Характеристики
- Диаметр стола, (мм) 255
- Диаметр центрального отверстия, (мм) 65
- Диаметр сквозного отверстия, (мм) 65
- Высота центра стола, (мм) 160
- Ширина Т-образного паза, (мм) 12
- Ширина ползуна, (мм) 18
- Тип привода и давление, (Мпа) пневм/0 | 55-0 | 7
- Передаточное число 2:12
Описание

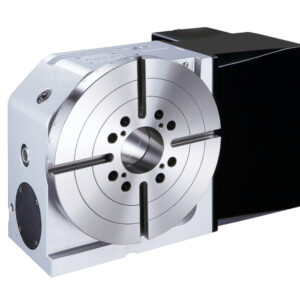

Сверхмощный поворотный стол Detron GXA-250S с пневматической тормозной системой.
Диаметр рабочего стола 250, диаметр сквозного отверстия 65H7.
Стол оснащен двойным пневматическим тормозом с давлением 0,55-0.7 МПа и обладает увеличенной скоростью вращения — 53.3 об/мин.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Точность позиционирования рабочего стола 20 сек, усилие зажима 400 Нм.
Имеет возможность вертикальной и горизонтальной установки.
Совместим со всеми системами ЧПУ.
В базовый комплект поворотного стола GXA-250S входит:
- Поворотный стол;
- Задняя бабка;
- Токарный ручной патрон;
- Комплект приводов под систему ЧПУ;
- Двигатель;
- Кабели подключения;
- Крепеж.
Преимущества поворотных столов Detron:
Со стороны системы позиционирования
- Высокая цилиндричность и шероховатость
- Высокая точность при позиционировании зажима в центральном отверстии
- Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель
Со стороны червячного вала
- На столах detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
- Осевое отклонение позволяет поддерживать радиальную геометрическую точность
- Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
- Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.
Со стороны шпинделя
- В шпинделе установлены высокоточные подшипники типа YTR
- Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.
Со стороны тормозной системы
- Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
- Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении
Водонепроницаемая конструкция
- Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
- Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Характеристики
- Диаметр стола, (мм) : 255
- Диаметр центрального отверстия, (мм): 65
- Диаметр сквозного отверстия, (мм): 65
- Высота центра стола, (мм): 160
- Ширина Т-образного паза, (мм): 12
- Ширина ползуна, (мм): 18
- Тип привода и давление, (Мпа): пневм/0 | 55-0 | 7
- Передаточное число: 2:12
- Макс. скорость стола, (об/мин): 53 | 3
- Max нагрузка F, (Н): 17000
- Max нагрузка FL, (Н*м): 1265
- Max радиальная нагрузка FL, (Н*м): 600
- Сила зажима, (Н*м): 400
- Минимальная ед. изм., (° градусы): 0 | 001
- Точность индексации, (сек): 20
- Повторяемость, (сек): 6
- В вертикальном положении, (кг): 125
- В горизонтальном положении, (кг): 250
- С задней бабкой, (кг): 250
- Допустимый крутящий момент (Н*м): 260
- Вес нетто без серводвигателя, (кг): 66 | 3
- Производитель: Detron
