Характеристики
- Производитель GSA
- Передаточное число 1:60
- Диаметр сквозного отверстия, (мм) 145
- Высота центра стола, (мм) 210
- Диаметр сквозного отверстия, мм 145
- Ширина Т-образного паза, (мм) 14
- Диаметр планшайбы, мм 320
- Высота центра стола, мм 210
Описание

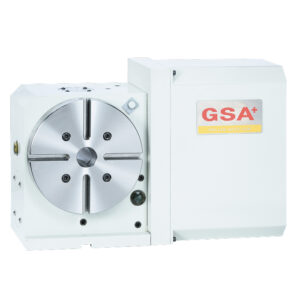

Одноосевой поворотный стол для станков с ЧПУ с роликовой передачей RCT-320R.
Диаметр рабочего стола Ø320, диаметр сквозного отверстия 145H7. Данный стол идеально подходит для изготовления деталей из металла и полимеров, а также эффективен при проведении работ, требующих высокой точности, таких как сверление, фрезерование и токарная обработка. Стол оснащен приводным роликовым подшипником, обеспечивающим нулевой люфт при резке.
Заинтересовал поворотный стол с ЧПУ GSA RCT-320R? Свяжитесь с нами по телефону, почте или оставьте заявку в форме обратной связи. Наши специалисты проконсультируют, подберут необходимую комплектацию с учетом особенностей вашего производства, и подготовят индивидуальное коммерческое предложение.
Характеристики
- Производитель: GSA
- Передаточное число: 1:60
- Диаметр сквозного отверстия, (мм): 145
- Высота центра стола, (мм): 210
- Диаметр сквозного отверстия, мм: 145
- Ширина Т-образного паза, (мм): 14
- Диаметр планшайбы, мм: 320
- Высота центра стола, мм: 210
- Ширина ползуна, (мм): 18
- Пневм давление, (МПа): 7 | 1
- Ширина Т-образного паза, мм: 14
- Тип тормоза:
- Ширина ползуна, мм: 18
- Гидравлический тормоз, МПа: 14,2
- Тип тормоза/давление, (Мпа): гидр/14.2
- Передаточное число: 2:00
- Max нагрузка F, (Н): 20000
- Max нагрузка FL, (Н*м): 2000
- Макс. скорость стола, (об/мин): 33 | 3
- Max радиальная нагрузка FL, (Н*м): 2600
- Max нагрузка F, (Н): 20000
- Max нагрузка FL, (Н*м): 2000
- Минимальная ед.изм., (° градусы): 0,001
- Точность индексации, сек: 20
- Max радиальная нагрузка FL, (Н*м): 2600
- Повторяемость, сек: 4
- Минимальная ед. изм.,(° градусы): 0 | 001
- Допустимая нагрузка в вертикальном положении, кг: 150
- Точность индексации, (сек): 20
- Допустимая нагрузка в горизонтальном положении, кг: 350
- Повторяемость, (сек): 4
- Макс. скорость стола, об/мин: 33,3
- В вертикальном положении, (кг): 150
- Расположение: Вертикальное/горизонтальное
- В горизонтальном положении, (кг): 350
- Вес, (кг): 200
