Характеристики
- Производитель TJR
- Передаточное число 1:120
- Крутящий момент, Нм 550
- Высота центра стола, (мм) 160
- Диаметр сквозного отверстия, мм 80
- Ширина ползуна, (мм) 18
- Высота центра стола, мм 160
- Ширина Т-образного паза, мм 12
Описание

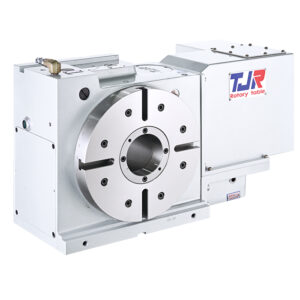

Поворотный стол с ЧПУ OAR-255HR с гидравлической тормозной системой.
Диаметр рабочего стола 255 мм , диаметр сквозного отверстия 80H7. Двигатель устанавливается с правой стороны.
Преимущества поворотного стола OAR-255HR
- Более высокая скорость вращения.
- Оснащен высокоточным поперечным роликом.
- Полная передача крутящего момента осуществляется с помощью червячной передачи с двумя ведущими шестернями, что обеспечивает более высокую эффективность и меньший люфт.
- Точность позиционирования рабочего стола 15 сек, усилие зажима 700 Нм.
Заинтересовал поворотный стол с ЧПУ OAR-255HR? Свяжитесь с нами по телефону, почте или оставьте заявку в форме обратной связи. Наши специалисты проконсультируют, подберут необходимую комплектацию и подготовят для вас индивидуальное коммерческое предложение.
Характеристики
- Производитель: TJR
- Передаточное число: 1:120
- Крутящий момент, Нм: 550
- Высота центра стола, (мм): 160
- Диаметр сквозного отверстия, мм: 80
- Ширина ползуна, (мм): 18
- Высота центра стола, мм: 160
- Ширина Т-образного паза, мм: 12
- Ширина ползуна, мм: 18
- Тип тормоза: Пневматический
- Передаточное число: 3:00
- Max нагрузка F, (Н): 20000
- Max нагрузка FL, (Н*м): 1500
- Max радиальная нагрузка FL, (Н*м): 700
- Max нагрузка F, (Н): 20000
- Минимальная ед.изм., (° градусы): 0,001
- Max нагрузка FL, (Н*м): 1500
- Точность индексации, сек: 15
- Сила зажима, (Н*м): 700
- Повторяемость, сек: 5
- Допустимая нагрузка в вертикальном положении, кг: 100
- Допустимая нагрузка в горизонтальном положении, кг: 250
- Точность индексации, (сек): 15
- Повторяемость, (сек): 5
- Макс. скорость стола, об/мин: 33,3
- Сила зажима, Н*м: 700
- Диаметр центрального отверстия, мм: 80
- Тип тормоза/давление, Мпа: Пневм/0,5
- Допустимая нагрузка с задней бабкой, кг: 250
- Диаметр планшайбы, мм: 255
- Расположение: Вертикальное/горизонтальное
