Характеристики
- Производитель TJR
- Передаточное число 1:90
- Крутящий момент, Нм 1070
- Диаметр сквозного отверстия, мм 105
- Диаметр планшайбы, мм 320
- Высота центра стола, мм 210
- Ширина Т-образного паза, мм 14
- Ширина ползуна, мм 18
Описание

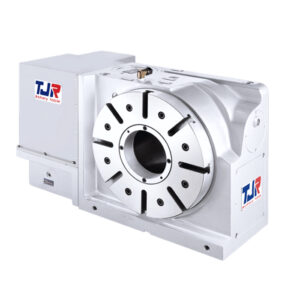

Поворотный стол c ЧПУ ORC-320L с роликовым приводом и гидравлической системой зажима. Диаметр стола — Ø320, диаметр центрального отверстия — Ø20. Двигатель устанавливается с левой стороны (при вертикальном и горизонтальном расположении). Кулачковые толкатели, интегрированные в револьверную головку, оснащены внутренними подшипниками качения. Эта конструкция обеспечивает эффективную передачу вращающего момента от двигателя.
Благодаря своим характеристикам, кулачковые толкатели могут работать в условиях низкого крутящего момента на протяжении длительного периода.
Преимущества поворотного стола ORC-320L
- Эксплуатация таких механизмов не требует регулировки и отличается минимальным износом.
- Точность позиционирования рабочего стола 20 сек, усилие зажима 1150 Нм.
Заинтересовал поворотный стол с ЧПУ ORC-320L? Свяжитесь с нами по телефону, почте или оставьте заявку в форме обратной связи. Наши специалисты проконсультируют, подберут необходимую комплектацию и подготовят для вас индивидуальное коммерческое предложение.
Характеристики
- Производитель: TJR
- Передаточное число: 1:90
- Крутящий момент, Нм: 1070
- Диаметр сквозного отверстия, мм: 105
- Диаметр планшайбы, мм: 320
- Высота центра стола, мм: 210
- Ширина Т-образного паза, мм: 14
- Ширина ползуна, мм: 18
- Max нагрузка F, Н: 30000
- Max нагрузка FL, Н*м: 3000
- Max радиальная нагрузка FL, Н*м: 1150
- Минимальная ед.изм., ° градусы: 0.001
- Точность индексации, сек: 20
- Повторяемость, сек: 6
- Допустимая нагрузка в вертикальном положении, кг: 150
- Допустимая нагрузка в горизонтальном положении, кг: 350
- Макс. скорость стола, об/мин: 33,3
- Сила зажима, Н*м: 1150
- Диаметр центрального отверстия, мм: 120
- Тип тормоза/давление, Мпа: Гидр/3,5
- Допустимая нагрузка с задней бабкой, кг: 350
- Расположение: Вертикальное
