Характеристики
- Производитель GSA
- Диаметр сквозного отверстия, (мм) 110
- Передаточное число 1:180/1:90
- Диаметр сквозного отверстия, мм 110
- Высота центра стола, (мм) 210
- Ширина Т-образного паза, (мм) 14
- Диаметр планшайбы, мм 320
- Высота центра стола, мм 210
Описание

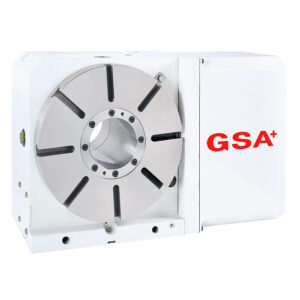

Индексный поворотный стол c ЧПУ GSA CNC-320R

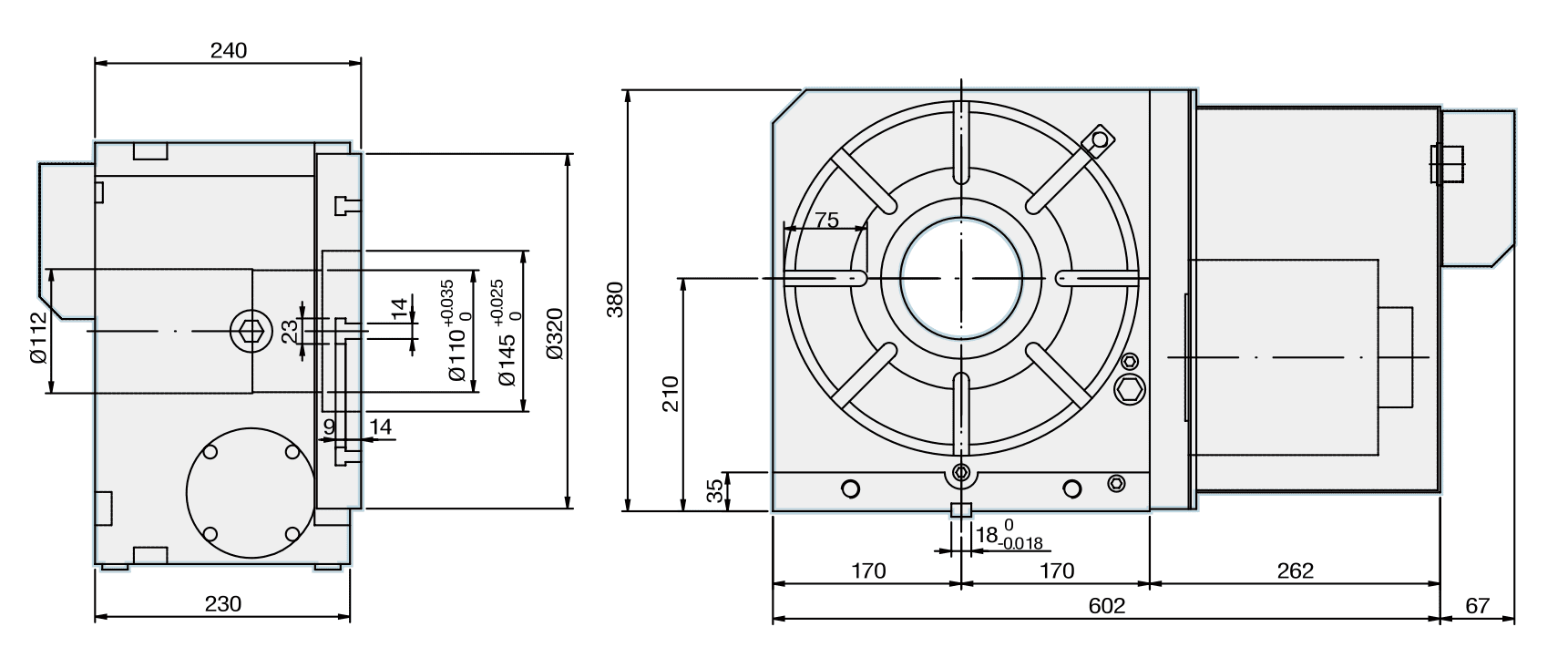

Диаметр рабочего стола Ø320, диаметр сквозного отверстия 110H7.
Преимущества поворотного стола CNC-320R:
- Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
- Стол оснащен двойным подшипником, обеспечивающим тяжелую резку.
- Конструкция с низким передаточным отношением (90: 1), обеспечивает высокую скорость подачи.
- Совместим со всеми системами ЧПУ
Заинтересовал поворотный стол с ЧПУ GSA CNC-320R? Свяжитесь с нами по телефону, почте или оставьте заявку в форме обратной связи. Наши специалисты проконсультируют, подберут необходимую комплектацию с учетом особенностей вашего производства, и подготовят индивидуальное коммерческое предложение.
Характеристики
- Производитель: GSA
- Диаметр сквозного отверстия, (мм): 110
- Передаточное число: 1:180/1:90
- Диаметр сквозного отверстия, мм: 110
- Высота центра стола, (мм): 210
- Ширина Т-образного паза, (мм): 14
- Диаметр планшайбы, мм: 320
- Высота центра стола, мм: 210
- Ширина ползуна, (мм): 18
- Тип тормоза/давление, (Мпа): гидр/14.2
- Ширина Т-образного паза, мм: 14
- Ширина ползуна, мм: 18
- Передаточное число: 1:180/1:90
- Гидравлический тормоз, МПа: 14,2
- Max нагрузка F, (Н): 25000
- Макс. скорость стола, (об/мин): 11 | 1/22 | 2
- Max нагрузка FL, (Н*м): 2000
- Max нагрузка F, (Н): 25000
- Max радиальная нагрузка FL, (Н*м): 1420
- Max нагрузка FL, (Н*м): 2000
- Минимальная ед.изм., (° градусы): 0.001
- Max радиальная нагрузка FL, (Н*м): 1420
- Точность индексации, сек: 15
- Сила зажима, (Н*м): 780
- Повторяемость, сек: 4/8
- Минимальная ед. изм.,(° градусы): 0 | 001
- Точность индексации, (сек): 15
- Допустимая нагрузка в вертикальном положении, кг: 175
- Повторяемость, (сек): 4/8
- Допустимая нагрузка в горизонтальном положении, кг: 350
- В вертикальном положении, (кг): 175
- Макс. скорость стола, об/мин: 11,1/22,2
- В горизонтальном положении, (кг): 350
- Сила зажима, Н*м: 780
- Вес, (кг): 210
- Расположение: Вертикальное/горизонтальное
