Характеристики
- Производитель:Detron
- Повторяемость, сек 6
- Рабочее давление тормоза, Мпа 0,55 – 0,7
- Тип тормоза Пневматический
- Расположение Вертикальное
- Диаметр планшайбы, мм 210
- Допустимая нагрузка с задней бабкой, кг 260
- Диаметр центрального отверстия, мм 65
- Сила зажима, Н*м 400
Описание

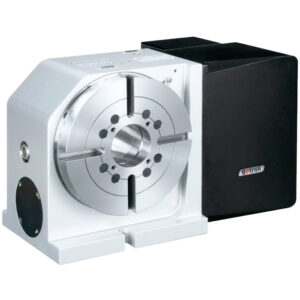

Поворотный стол с ЧПУ WRT-210PL с пневматической тормозной системой. Расположение мотора с левой стороны.
Стол поворотный с ЧПУ (4-я ось) WRT-210PL производства Detron – 4 ось для фрезерного станка и обрабатывающего центра. Диаметр рабочего стола 210 мм , диаметр сквозного отверстия 65H7.
Преимущества:
- Стол оснащен двойным пневматическим тормозом с давлением 0,55-0.7 МПа и обладает увеличенной скоростью вращения – 53.3 об/мин.
- Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
- Точность позиционирования рабочего стола 20 сек, усилие зажима 400 Нм.
- Имеет возможность вертикальной и горизонтальной установки.
Технические характеристики
- Диаметр планшайбы: 210 мм
- Диаметр сквозного отверстия: 65 мм
- Высота центра стола: 150 мм
- Передаточное число: 1:72, точность индексации 20 сек, повторяемость 6 сек
- Тормоз: пневматический, рабочее давление 0,55-0,7 МПа
«Задел» – официальный поставщик запасных частей, оснастки, дополнительного оборудования и режущего инструмента для фрезерных и токарных станков с ЧПУ. На собственном складе в городе Пермь – более 35 000 позиций в наличии. Мы стабильно работаем более 15 лет, а наши клиенты – более 7000 компаний в России и странах СНГ. Поворотный стол с ЧПУ WRT-210PL доступен к заказу – уточните актуальное наличие, цену и срок поставки у наших специалистов.
Характеристики
- Производитель:Detron
- Повторяемость, сек: 6
- Рабочее давление тормоза, Мпа: 0,55 – 0,7
- Тип тормоза: Пневматический
- Расположение: Вертикальное
- Диаметр планшайбы, мм: 210
- Допустимая нагрузка с задней бабкой, кг: 260
- Диаметр центрального отверстия, мм: 65
- Сила зажима, Н*м: 400
- Макс. скорость стола, об/мин: 53,3
- Допустимая нагрузка в вертикальном положении, кг: 125
- Точность индексации, сек: 20
- Передаточное число: 1:72
- Минимальная ед.изм., ° градусы: 0.001
- Max радиальная нагрузка FL, Н*м: 400
- Max нагрузка FL, Н*м: 1265
- Max нагрузка F, Н: 17000
- Ширина ползуна, мм: 18
- Ширина Т-образного паза, мм: 12
- Высота центра стола, мм: 150
- Диаметр сквозного отверстия, мм: 65
- Крутящий момент, Нм: 260
- Сила зажима оси вращения, Н*м: 400
