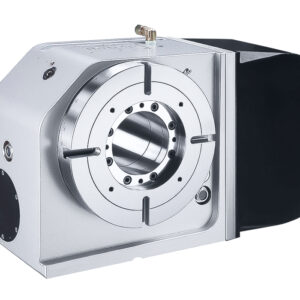

Поворотный стол с ЧПУ GXA-255H


Характеристики
Вес 114 kg
Тип

Поворотный стол

Диаметр стола

ø255 мм

Диаметр центр. отверстия

ø140Н7 мм

Сквозное отверстие

Ø100 мм

Высота стола

190 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Гидравл./ 5, 0 МПа

Передаточное число

3:00

Макс. скорость стола мин-15

22.2 мин-1

Допустимая нагрузка F

20000 H

Max нагрузка FL

1700 H*m

Допустимая нагрузка на стол

150 кг, 300 кг с задней бабкой

Допустимая нагрузка

300 горизонтально

Сила зажима

900 Н*м

Точность индексации

15“ сек

Повторяемость сек.

6” сек.

Вес нетто

114 кг (без серво двигателя)

Допустимый крутящий момент

550 Нм

Производитель

В заказе Перейти к заказу
Задать вопрос

gxa255h

Поворотный стол с ЧПУ GXA-255H с увеличенным отверстием в шпинделе.

Диаметр рабочего стола 255, диаметр центрального отверстия 140H7.

Увеличенное отверстие в шпинделе позволяет обрабатывать более сложные детали.

Стол оснащен шпинделем со встроенными радиально-осевыми подшипниками и обладает увеличенным усилием зажима — 900Нм.

Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность  и уменьшить отклонения.

Совместим со всеми системами ЧПУ.

В базовый комплект поворотного стола GXA-255H входит:

  • Поворотный стол;
  • Задняя бабка;
  • Токарный ручной патрон;
  • Комплект приводов под систему ЧПУ;
  • Двигатель;
  • Кабели подключения;
  • Крепеж.

Преимущества поворотных столов Detron:

Со стороны системы позиционирования

  • Высокая цилиндричность и шероховатость
  • Высокая точность при позиционировании зажима в центральном отверстии
  • Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

  • На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
  • Осевое отклонение позволяет поддерживать радиальную геометрическую точность
  • Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
  • Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

  • В шпинделе установлены высокоточные подшипники типа YTR
  • Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

  • Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
  • Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

  • Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
  • Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Вес 114 kg
Тип

Поворотный стол

Диаметр стола

ø255 мм

Диаметр центр. отверстия

ø140Н7 мм

Сквозное отверстие

Ø100 мм

Высота стола

190 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Гидравл./ 5, 0 МПа

Передаточное число

3:00

Макс. скорость стола мин-15

22.2 мин-1

Допустимая нагрузка F

20000 H

Max нагрузка FL

1700 H*m

Допустимая нагрузка на стол

150 кг, 300 кг с задней бабкой

Допустимая нагрузка

300 горизонтально

Сила зажима

900 Н*м

Точность индексации

15“ сек

Повторяемость сек.

6” сек.

Вес нетто

114 кг (без серво двигателя)

Допустимый крутящий момент

550 Нм

Производитель
