Характеристики
- Производитель Detron
- Передаточное число 1:120
- Крутящий момент, Нм 780
- Диаметр сквозного отверстия, мм 140
- Ширина ползуна, (мм) 18
- Высота центра стола, мм 210
- Ширина Т-образного паза, мм 14
- Ширина ползуна, мм 18
Описание

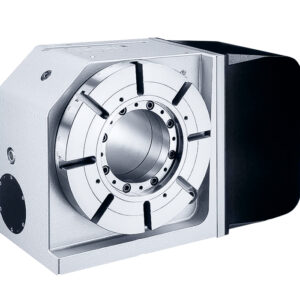

Поворотный стол Detron GXA-320H с увеличенным отверстием в шпинделе.
Диаметр рабочего стола 320, диаметр центрального отверстия 180H7.
Увеличенное отверстие в шпинделе позволяет обрабатывать более сложные детали.
Стол оснащен шпинделем со встроенными радиально-осевыми подшипниками и обладает увеличенным усилием зажима – 1600Нм.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Совместим со всеми системами ЧПУ.
В базовый комплект поворотного стола GXA-320H входит:
Поворотный стол;
Задняя бабка;
Токарный ручной патрон;
Комплект приводов под систему ЧПУ;
Двигатель;
Кабели подключения;
Крепеж.
Преимущества поворотных столов Detron:
Со стороны системы позиционирования
Высокая цилиндричность и шероховатость
Высокая точность при позиционировании зажима в центральном отверстии
Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель
Со стороны червячного вала
На столах Detron установлен высокоточный двухзахо
Характеристики
- Производитель: Detron
- Передаточное число: 1:120
- Крутящий момент, Нм: 780
- Диаметр сквозного отверстия, мм: 140
- Ширина ползуна, (мм): 18
- Высота центра стола, мм: 210
- Ширина Т-образного паза, мм: 14
- Ширина ползуна, мм: 18
- Тип тормоза: Гидравлический
- Передаточное число: 3:00
- Max нагрузка F, (Н): 28000
- Max нагрузка FL, (Н*м): 3000
- Макс. ск стола, (об/мин): 22 | 2
- Max радиальная нагрузка FL, (Н*м): 1600
- Max нагрузка F, (Н): 28000
- Минимальная ед.изм., (° градусы): 0,001
- Max нагрузка FL, (Н*м): 3000
- Точность индексации, сек: 15
- Повторяемость, сек: 6
- Сила зажима, (Н*м): 1600
- Допустимая нагрузка в вертикальном положении, кг: 200
- Точность индексации, (сек): 15
- Допустимая нагрузка в горизонтальном положении, кг: 400
- Повторяемость, (сек): 6
- Макс. скорость стола, об/мин: 22,2
- Сила зажима, Н*м: 1600
- Диаметр центрального отверстия, мм: 180
- Тип тормоза/давление, Мпа: гидр/5
- Допустимая нагрузка с задней бабкой, кг: 400
- Диаметр планшайбы, мм: 320
- Альтернативный артикул: WRT-320H
- Расположение: Вертикальное/горизонтальное
