Характеристики
- Диаметр стола, (мм) 200
- Производитель GSA
- Передаточное число 1:90
- Диаметр сквозного отверстия, (мм) 35
- Высота центра стола, (мм) 160
- Диаметр сквозного отверстия, мм 35
- Высота центра стола, мм 160
- Ширина Т-образного паза, (мм) 12
Описание
Комплект состоит из:
• Поворотный стол CNC-200R -1шт.
• Сервомотор βisc8/3000 A06B-2075-B107 (конический вал с резьбой) -1шт.
• Сервомодуль BiSV-20, A06B-6160-H002 – 1шт.
• Комплект кабелей 2.5 m внешние + 3.5 m внутренние – 1 компл.
• Патрон 3х кулачковый K21 200, с адаптером – 1 компл
• Задняя бабка ручная TS-A160 – 1шт.

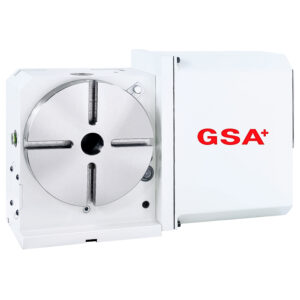

Индексный поворотный стол c ЧПУ GSA CNC-200R

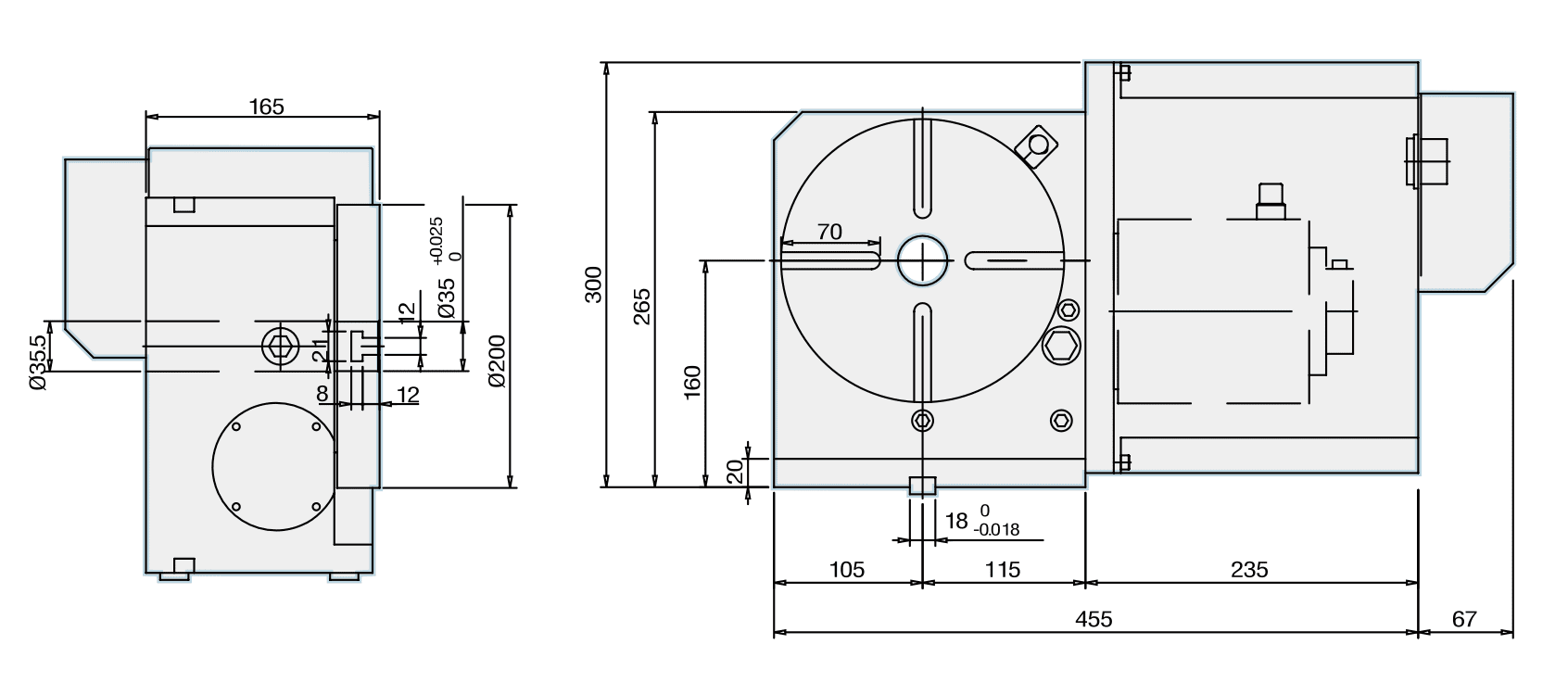

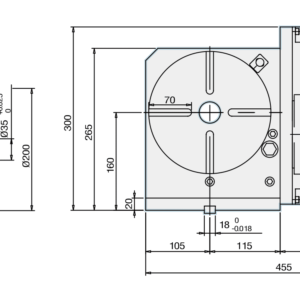

CNC200r
Диаметр рабочего стола Ø200, диаметр сквозного отверстия 35H7.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Стол оснащен двойным подшипником, обеспечивающим тяжелую резку.
Конструкция с низким передаточным отношением (90: 1), обеспечивает высокую скорость подачи.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
✔️Обеспечивает повышенную сопротивляемость износу;
✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
✔️ Подходит для работ в тяжелых режимах.
Высо
Характеристики
- Диаметр стола, (мм) : 200
- Производитель: GSA
- Передаточное число: 1:90
- Диаметр сквозного отверстия, (мм): 35
- Высота центра стола, (мм): 160
- Диаметр сквозного отверстия, мм: 35
- Высота центра стола, мм: 160
- Ширина Т-образного паза, (мм): 12
- Ширина ползуна, (мм): 18
- Ширина Т-образного паза, мм: 12
- Тип тормоза/давление, (Мпа): пневм/2.5
- Ширина ползуна, мм: 18
- Тип тормоза: Пневматический
- Пневматический тормоз, МПа: 2,5
- Передаточное число: 2:30
- Max нагрузка F, (Н): 11000
- Max нагрузка FL, (Н*м): 1000
- Макс. скорость стола, (об/мин): 22 | 2
- Max нагрузка F, (Н): 11000
- Max радиальная нагрузка FL, (Н*м): 500
- Минимальная ед.изм., (° градусы): 0,001
- Max нагрузка FL, (Н*м): 1000
- Max радиальная нагрузка FL, (Н*м): 500
- Точность индексации, сек: 20
- Повторяемость, сек: 4/8
- Сила зажима, (Н*м): 230
- Допустимая нагрузка в вертикальном положении, кг: 125
- Минимальная ед. изм.,(° градусы): 0 | 001
- Точность индексации, (сек): 20
- Допустимая нагрузка в горизонтальном положении, кг: 250
- Макс. скорость стола, об/мин: 22,2
- Повторяемость, (сек): 4/8
- Сила зажима, Н*м: 230
- В вертикальном положении, (кг): 125
- В горизонтальном положении, (кг): 250
- Вес, (кг): 84
- Диаметр планшайбы, мм: 200
