Характеристики
- Производитель GSA
- Диаметр сквозного отверстия, мм 30
- Диаметр стола 200 мм
- Высота центра стола, мм 275
- Диаметр центрального отверстия, (мм) -
- Ширина Т-образного паза, мм 12
- сквозного отверстия 30H7 мм
- Ширина ползуна, мм 18
Описание

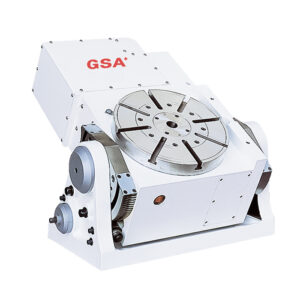

Наклонно-поворотный индексный стол c ЧПУ GSA CNCMT-200
CNCMT-200
Диаметр рабочего стола Ø200, диаметр центрального отверстия 30H7;
Максимальный угол наклона
0°~105°
;
Подходит для обычных фрезерных, расточных и нарезающих резьбу станков;
Наклон стола производится вручную, вращение производится с помощью управления с ЧПУ.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
✔️Обеспечивает повышенную сопротивляемость износу;
✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
✔️ Подходит для работ в тяжелых режимах.
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;
✔️ Кру
Характеристики
- Производитель: GSA
- Диаметр сквозного отверстия, мм: 30
- Диаметр стола: 200 мм
- Высота центра стола, мм: 275
- Диаметр центрального отверстия, (мм): -
- Ширина Т-образного паза, мм: 12
- сквозного отверстия: 30H7 мм
- Ширина ползуна, мм: 18
- Пневматический тормоз, МПа: 2,5
- Высота стола горизонталь: 275 мм
- Тип тормоза: Пневматический
- Гидравлический тормоз, МПа: 5
- Ширина Т – образного паза: 12H7 мм
- Max нагрузка F, (Н): 6000
- Max нагрузка FL, (Н*м): 200
- Ширина ползуна: 18H7 мм
- Max радиальная нагрузка FL, (Н*м): 500
- Тип тормоза/давление, (Мпа): пневм/0.6
- Передаточное число: 2:30
- Повторяемость, сек: 4/8
- Макс. скорость стола мин-1: 11 | 1/2 | 7 мин-1
- Допустимая нагрузка в вертикальном положении, кг: 40
- Допустимая нагрузка в горизонтальном положении, кг: 80
- Допустимая нагрузка горизонт: 80 кг
- Допустимая нагрузка по вертикали: 40 кг
- Передаточное число (Поворота): 1:90
- Макс. скорость стола (Поворота), об/мин: 22,2
- Разрешение град.: 0.001 град.
- Минимальная ед.изм. (Вращения), (° градусы): 0,001
- Повторяемость: 4 сек
- Минимальная ед.изм. (Наклона), (° градусы): 1
- Допустимая нагрузка при зажиме F: 600 H
- Точность индексации (Поворота), сек: 20
- Допустимая нагрузка при зажиме F x L: 500 Н*м
- Точность индексации: 15 сек.
- Диаметр планшайбы, мм: 200
- Сила зажима: 25 Н*м
- Вес нетто (без серво двигателя): 135 кг
- Допустимый крутящий момент: -
