Характеристики
- Производитель GSA
- Диаметр сквозного отверстия, мм 110
- Диаметр стола 320 мм
- Диаметр планшайбы, мм 320
- Диаметр центрального отверстия, (мм) -
- Высота центра стола, мм 330
- сквозного отверстия 110H7 мм
- Ширина Т-образного паза, мм 14
Описание
Комплект состоит из:
– Поворотный стол с ЧПУ, стандартный тип CNCMT-320RR (гидравлический тормоз) – 1 штука
– Задняя бабка ручная TS-B250 – 1 штука
– Сервомотор βA06B-2085-B107 – 1 шт.
– Сервомодуль βA06B-6160-H003 – 1 шт.
– K21 320C (front mount) Патрон 3х кулачковый, сборные кулачки, чугун с адаптером – 1 штука
– Гидравлическая станция 0.75kw-40L – 1 шт

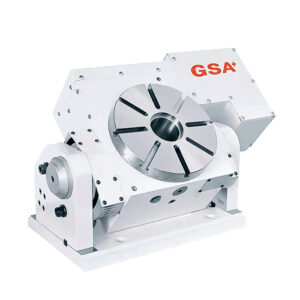

Наклонно-поворотный индексный стол c ЧПУ GSA CNCMT-320
CNCMT-320
Диаметр рабочего стола Ø320, диаметр центрального отверстия 110H7;
Максимальный угол наклона
0°~100°
;
Подходит для обычных фрезерных, расточных и нарезающих резьбу станков;
Наклон стола производится вручную, вращение производится с помощью управления с ЧПУ.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
✔️Обеспечивает повышенную сопротивляемость износу;
✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
✔️ Подходит для работ в тяжелых режимах.
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных
Характеристики
- Производитель: GSA
- Диаметр сквозного отверстия, мм: 110
- Диаметр стола: 320 мм
- Диаметр планшайбы, мм: 320
- Диаметр центрального отверстия, (мм): -
- Высота центра стола, мм: 330
- сквозного отверстия: 110H7 мм
- Ширина Т-образного паза, мм: 14
- Ширина ползуна, мм: 18
- Высота стола горизонталь: 270 мм
- Тип тормоза: Пневматический
- Пневматический тормоз, МПа: 7,1
- Ширина Т – образного паза: 14H7 мм
- Гидравлический тормоз, МПа: 14,2
- Max нагрузка F, (Н): 13750
- Ширина ползуна: 18H7 мм
- Max нагрузка FL, (Н*м): 1150
- Тип тормоза/давление, (Мпа): пневм/0.6
- Max радиальная нагрузка FL, (Н*м): 1420
- Передаточное число: 1:180/1:90
- Повторяемость, сек: 4/8
- Макс. скорость стола мин-1: 22 | 2 мин-1
- Допустимая нагрузка горизонт: 350 кг
- Допустимая нагрузка в вертикальном положении, кг: 150
- Допустимая нагрузка по вертикали: 150 кг
- Допустимая нагрузка в горизонтальном положении, кг: 350
- Разрешение град.: 0.001 град.
- Передаточное число (Поворота): 1:180/1:90
- Повторяемость: 4 сек
- Макс. скорость стола (Поворота), об/мин: 11,1/22,2
- Допустимая нагрузка при зажиме F: 1375 H
- Минимальная ед.изм. (Вращения), (° градусы): 0,001
- Допустимая нагрузка при зажиме F x L: 1420 Н*м
- Минимальная ед.изм. (Наклона), (° градусы): 1
- Точность индексации (Поворота), сек: 15
- Точность индексации: 15 сек.
- Сила зажима: 47 Н*м
- Вес нетто (без серво двигателя): 220 кг
- Допустимый крутящий момент: -
