Характеристики
- Производитель GSA
- Диаметр сквозного отверстия, мм 70
- Диаметр планшайбы, мм 250
- Высота центра стола, мм 280
- Ширина Т-образного паза, мм 12
- Ширина ползуна, мм 18
- Пневматический тормоз, МПа 4,7
- Тип тормоза Пневматический
Описание

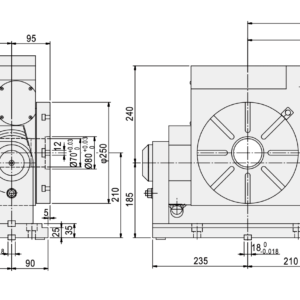

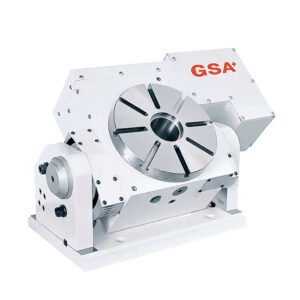

Наклонно-поворотный индексный стол c ЧПУ CNCMT-250.
Диаметр рабочего стола Ø200, диаметр центрального отверстия 30H7;
Преимущества поворотного стола CNCMT-250:
- Максимальный угол наклона 0°…100°.
- Подходит для обычных фрезерных, расточных и нарезающих резьбу станков;
- Наклон стола производится вручную, вращение производится с помощью управления с ЧПУ.
Заинтересовал поворотный стол CNCMT-250? Свяжитесь с нами по телефону, почте или оставьте заявку в форме обратной связи. Наши специалисты проконсультируют, подберут необходимую комплектацию с учетом особенностей вашего производства, и подготовят индивидуальное коммерческое предложение.
Характеристики
- Производитель: GSA
- Диаметр сквозного отверстия, мм: 70
- Диаметр планшайбы, мм: 250
- Высота центра стола, мм: 280
- Ширина Т-образного паза, мм: 12
- Ширина ползуна, мм: 18
- Пневматический тормоз, МПа: 4,7
- Тип тормоза: Пневматический
- Ширина Т – образного паза: 12H7 мм
- Гидравлический тормоз, МПа: 9,4
- Ширина ползуна: 18H7 мм
- Max нагрузка F, (Н): 12080
- Max нагрузка FL, (Н*м): 720
- Max радиальная нагрузка FL, (Н*м): 940
- Передаточное число: 2:30
- Повторяемость, сек: 4/8
- Макс. скорость стола мин-1: 22 | 2 мин-1
- Допустимая нагрузка горизонт: 300 кг
- Допустимая нагрузка в вертикальном положении, кг: 125
- Допустимая нагрузка по вертикали: 125 кг
- Допустимая нагрузка в горизонтальном положении, кг: 300
- Разрешение град.: 0.001 град.
- Передаточное число (Поворота): 1:90
- Повторяемость: 4 сек
- Макс. скорость стола (Поворота), об/мин: 22,2
- Допустимая нагрузка при зажиме F: 1208 H
- Минимальная ед.изм. (Вращения), (° градусы): 0,001
- Минимальная ед.изм. (Наклона), (° градусы): 1
- Допустимая нагрузка при зажиме F x L: 940 Н*м
- Точность индексации: 15 сек.
- Точность индексации (Поворота), сек: 15
- Расположение: Наклонное
- Сила зажима: 25 Н*м
- Вес нетто (без серво двигателя): 220 кг
- Допустимый крутящий момент: -
