Характеристики
- Производитель Detron
- Передаточное число 1:72
- Крутящий момент, Нм 260
- Диаметр сквозного отверстия, мм 65
- Ширина ползуна, (мм) 18
- Высота центра стола, мм 160
- Ширина Т-образного паза, мм 12
- Ширина ползуна, мм 18
Описание

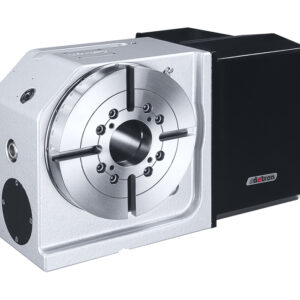

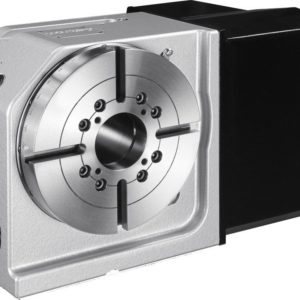

Сверхмощный поворотный стол с ЧПУ GXA-210S с пневматической тормозной системой.
Диаметр рабочего стола 210, диаметр сквозного отверстия 65H7.
Стол оснащен двойным пневматическим тормозом с давлением 0,55-0.7 МПа и обладает увеличенной скоростью вращения — 53.3 об/мин.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Точность позиционирования рабочего стола 20 сек, усилие зажима 400 Нм.
Имеет возможность вертикальной и горизонтальной установки.
Совместим со всеми системами ЧПУ.
В базовый комплект поворотного стола GXA-210S входит:
Поворотный стол;
Задняя бабка;
Токарный ручной патрон;
Комплект приводов под систему ЧПУ;
Двигатель;
Кабели подключения;
Крепеж.
Преимущества поворотных столов Detron:
Со стороны системы позиционирования
Высокая цилиндричность и шероховатость
Высокая точность при позиционировании зажима в центральном отверстии
Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель
Со стор
Характеристики
- Производитель: Detron
- Передаточное число: 1:72
- Крутящий момент, Нм: 260
- Диаметр сквозного отверстия, мм: 65
- Ширина ползуна, (мм): 18
- Высота центра стола, мм: 160
- Ширина Т-образного паза, мм: 12
- Ширина ползуна, мм: 18
- Тип тормоза: Пневматический
- Передаточное число: 2:12
- Max нагрузка F, (Н): 17000
- Max нагрузка FL, (Н*м): 1265
- Макс. ск стола, (об/мин): 53 | 3
- Max радиальная нагрузка FL, (Н*м): 400
- Max нагрузка F, (Н): 17000
- Минимальная ед.изм., (° градусы): 0,001
- Max нагрузка FL, (Н*м): 1265
- Точность индексации, сек: 20
- Повторяемость, сек: 6
- Сила зажима, (Н*м): 400
- Допустимая нагрузка в вертикальном положении, кг: 125
- Точность индексации, (сек): 20
- Допустимая нагрузка в горизонтальном положении, кг: 250
- Повторяемость, (сек): 6
- Макс. скорость стола, об/мин: 53,3
- Сила зажима, Н*м: 400
- Диаметр центрального отверстия, мм: 65
- Тип тормоза/давление, Мпа: пневм/0,55-0,7
- Допустимая нагрузка с задней бабкой, кг: 250
- Диаметр планшайбы, мм: 210
- Альтернативный артикул: WRT-210P
- Расположение: Вертикальное/горизонтальное
