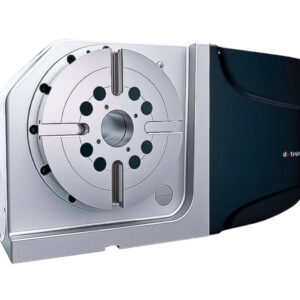

Поворотный стол с ЧПУ серии GXA-170S


Характеристики
Вес 52 kg
Тип

Поворотный стол

Диаметр стола

ø170 мм

Диаметр центр. отверстия

ø40Н7 мм

Высота стола

110 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Пневмат./ 0, 55-0, 7 МПа

Передаточное число

2:00

Макс. скорость стола мин-12

53.3 мин-1

Допустимая нагрузка F

14000 H

Max нагрузка FL

1020 H*m

Точность индексации

20“ сек

Повторяемость сек.

6” сек.

Вес нетто

52 кг (без серво двигателя)

Допустимый крутящий момент

170 Нм

Производитель

В заказе Перейти к заказу
Задать вопрос

gxa170s

Сверхмощный поворотный стол с ЧПУ 170S с пневматической тормозной системой.

Диаметр рабочего стола 170, диаметр сквозного отверстия 40H7.

Стол оснащен двойным пневматическим тормозом с давлением 0,55-0.7 МПа и обладает увеличенной скоростью вращения — 53.3 об/мин.

Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность  и уменьшить отклонения.

Точность позиционирования рабочего стола 20 сек, усилие зажима 300 Нм.

Имеет возможность вертикальной и горизонтальной установки.

Совместим со всеми системами ЧПУ.

В базовый комплект поворотного стола GXA-170S входит:

  • Поворотный стол;
  • Задняя бабка;
  • Токарный ручной патрон;
  • Комплект приводов под систему ЧПУ;
  • Двигатель;
  • Кабели подключения;
  • Крепеж.

Преимущества поворотных столов Detron:

Со стороны системы позиционирования

  • Высокая цилиндричность и шероховатость
  • Высокая точность при позиционировании зажима в центральном отверстии
  • Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

  • На столах detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
  • Осевое отклонение позволяет поддерживать радиальную геометрическую точность
  • Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
  • Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

  • В шпинделе установлены высокоточные подшипники типа YTR
  • Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

  • Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
  • Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

  • Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
  • Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Вес 52 kg
Тип

Поворотный стол

Диаметр стола

ø170 мм

Диаметр центр. отверстия

ø40Н7 мм

Высота стола

110 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Пневмат./ 0, 55-0, 7 МПа

Передаточное число

2:00

Макс. скорость стола мин-12

53.3 мин-1

Допустимая нагрузка F

14000 H

Max нагрузка FL

1020 H*m

Точность индексации

20“ сек

Повторяемость сек.

6” сек.

Вес нетто

52 кг (без серво двигателя)

Допустимый крутящий момент

170 Нм

Производитель
