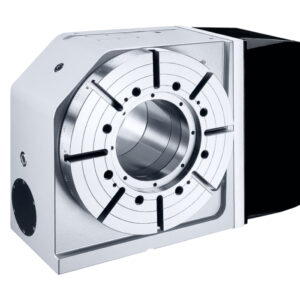

Поворотный стол с ЧПУ Detron GXA-400H ø400 мм
Detron – Тайваньский производитель, специализирующийся на проектировании и выпуске поворотных столов с ЧПУ, которые отличаются высоким качеством и экономичностью. В компании работают ведущие инженеры из Тайваня и Японии, которые специализируются на новейших технологиях, реализуемых в выпускаемых поворотных столах Detron.
Миссия Detron – предоставление потребителю высококачественных поворотных столов Detron и другого оборудования, а также создание инновационных технологий, которые актуальны для современной промышленности.ООО «Задел» является официальным дилером «Детрон» в РФ и вот уже на протяжении нескольких лет поставляет эту продукцию на предприятия РФ и СНГ.
Характеристики
Вес | 253 kg |
---|---|
Тип | Поворотный стол |
Диаметр стола | ø400 мм |
Диаметр центр. отверстия | ø220Н7 мм |
Сквозное отверстие | Ø180 мм |
Высота стола | 255 мм |
Ширина Т – образного паза | 14Н7 мм |
Ширина ползуна | 18 мм |
Тип привода и давление | Гидравл./ 5, 0 МПа |
Передаточное число | 3:24 |
Макс. скорость стола мин-17 | 11.1 мин-1 |
Допустимая нагрузка F | 38000 H |
Max нагрузка FL | 5400 H*m |
Допустимая нагрузка на стол | 250 кг, 500 кг с задней бабкой |
Допустимая нагрузка | 500 горизонтально |
Сила зажима | 3000 Н*м |
Точность индексации | 15“ сек |
Повторяемость сек. | 6” сек. |
Вес нетто | 253 кг (без серво двигателя) |
Допустимый крутящий момент | 1700 Нм |
Производитель |
0,00 ₽
В наличииПоворотный стол Detron GXA-400H с увеличенным отверстием в шпинделе.
Диаметр рабочего стола 400, диаметр центрального отверстия 220H7.
Увеличенное отверстие в шпинделе позволяет обрабатывать более сложные детали.
Стол оснащен шпинделем со встроенными радиально-осевыми подшипниками и обладает увеличенным усилием зажима — 300Нм.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Совместим со всеми системами ЧПУ.
В базовый комплект поворотного стола GXA-400H входит:
- Поворотный стол;
- Задняя бабка;
- Токарный ручной патрон;
- Комплект приводов под систему ЧПУ;
- Двигатель;
- Кабели подключения;
- Крепеж.
Преимущества поворотных столов Detron:
Со стороны системы позиционирования
- Высокая цилиндричность и шероховатость
- Высокая точность при позиционировании зажима в центральном отверстии
- Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель
Со стороны червячного вала
- На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
- Осевое отклонение позволяет поддерживать радиальную геометрическую точность
- Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
- Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.
Со стороны шпинделя
- В шпинделе установлены высокоточные подшипники типа YTR
- Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.
Со стороны тормозной системы
- Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
- Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении
Водонепроницаемая конструкция
- Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
- Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Вес | 253 kg |
---|---|
Тип | Поворотный стол |
Диаметр стола | ø400 мм |
Диаметр центр. отверстия | ø220Н7 мм |
Сквозное отверстие | Ø180 мм |
Высота стола | 255 мм |
Ширина Т – образного паза | 14Н7 мм |
Ширина ползуна | 18 мм |
Тип привода и давление | Гидравл./ 5, 0 МПа |
Передаточное число | 3:24 |
Макс. скорость стола мин-17 | 11.1 мин-1 |
Допустимая нагрузка F | 38000 H |
Max нагрузка FL | 5400 H*m |
Допустимая нагрузка на стол | 250 кг, 500 кг с задней бабкой |
Допустимая нагрузка | 500 горизонтально |
Сила зажима | 3000 Н*м |
Точность индексации | 15“ сек |
Повторяемость сек. | 6” сек. |
Вес нетто | 253 кг (без серво двигателя) |
Допустимый крутящий момент | 1700 Нм |
Производитель |
