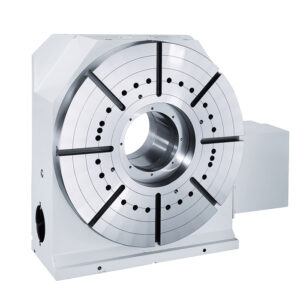

Поворотный стол с ЧПУ серии GX-800H


Характеристики
Вес 1236 kg
Тип

Поворотный стол

Диаметр стола

ø800 мм

Диаметр центр. отверстия

ø285Н7 мм

Сквозное отверстие

Ø240 мм

Высота стола

480 мм

Ширина Т – образного паза

22Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Гидравл./ 3, 5 МПа

Передаточное число

4:00

Макс. скорость стола мин-10

11.1 мин-1

Допустимая нагрузка F

50000 H

Max нагрузка FL

10000 H*m

Допустимая нагрузка на стол

800 кг, 1500 кг с задней бабкой

Допустимая нагрузка

1500 горизонтально

Сила зажима

4501 Н*м

Точность индексации

15“ сек

Повторяемость сек.

6” сек.

Вес нетто

1236 кг (без серво двигателя)

Допустимый крутящий момент

5000 Нм

Производитель

В заказе Перейти к заказу
Задать вопрос

gx800h

Поворотный стол с ЧПУ GX-800H с гидравлическим тормозом.

Диаметр рабочего стола 800, диаметр центрального отверстия 285H7.

Оснащен увеличенным подшипником с функцией пред нагрузки в радиальном и осевом направлении.

Имеет возможность установки в вертикальном и горизонтальном положении.

Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность  и уменьшить отклонения.

Повторяемость 6 сек., усилие зажима 5200 Нм

Совместим со всеми системами ЧПУ.

В базовый комплект поворотного стола GX-800H входит:

  • Поворотный стол;
  • Задняя бабка;
  • Токарный ручной патрон;
  • Комплект приводов под систему ЧПУ;
  • Двигатель;
  • Кабели подключения;
  • Крепеж.

Преимущества поворотных столов Detron:

технологии detron

Со стороны системы позиционирования

  • Высокая цилиндричность и шероховатость
  • Высокая точность при позиционировании зажима в центральном отверстии
  • Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

  • На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
  • Осевое отклонение позволяет поддерживать радиальную геометрическую точность
  • Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
  • Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

  • В шпинделе установлены высокоточные подшипники типа YTR
  • Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

  • Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
  • Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

  • Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
  • Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Вес 1236 kg
Тип

Поворотный стол

Диаметр стола

ø800 мм

Диаметр центр. отверстия

ø285Н7 мм

Сквозное отверстие

Ø240 мм

Высота стола

480 мм

Ширина Т – образного паза

22Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Гидравл./ 3, 5 МПа

Передаточное число

4:00

Макс. скорость стола мин-10

11.1 мин-1

Допустимая нагрузка F

50000 H

Max нагрузка FL

10000 H*m

Допустимая нагрузка на стол

800 кг, 1500 кг с задней бабкой

Допустимая нагрузка

1500 горизонтально

Сила зажима

4501 Н*м

Точность индексации

15“ сек

Повторяемость сек.

6” сек.

Вес нетто

1236 кг (без серво двигателя)

Допустимый крутящий момент

5000 Нм

Производитель
