Поворотный стол с ЧПУ серии GV-255HB


Характеристики
Вес 150 kg
Тип

Поворотный стол

Диаметр стола

ø255 мм

Диаметр центр. отверстия

ø50Н7 мм

Сквозное отверстие

Ø50 мм

Высота стола

190 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Пневмат./ 0, 55-725 МПа

Передаточное число

3:00

Макс. скорость стола мин-8

22.2 мин-1

Допустимая нагрузка F

16000 H

Max нагрузка FL

1120 H*m

Допустимая нагрузка на стол

100 кг, 250 кг с задней бабкой

Сила зажима

700 Н*м

Точность индексации

15“ сек

Повторяемость сек.

6” сек.

Вес нетто

150 кг (без серво двигателя)

Допустимый крутящий момент

550 Нм

Производитель

В заказе Перейти к заказу
Задать вопрос

gv255hb

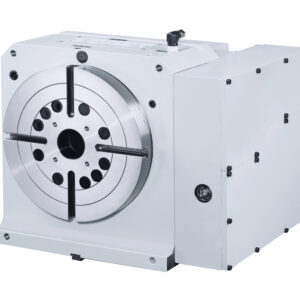

Поворотный стол с ЧПУ GV-255HB с задним расположением двигателя.

Диаметр рабочего стола 255, диаметр сквозного отверстия 50H7.

Стол оснащен новой системой торможения, выполняя зажим от гидравлического привода.

В шпиндельный узел установлены подшипники типа YTR.

Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность  и уменьшить отклонения.

Точность позиционирования рабочего стола 15 сек, усилие зажима 700 Нм.

Совместим со всеми системами ЧПУ.

В базовый комплект поворотного стола GV-255HB входит:

  • Поворотный стол;
  • Задняя бабка;
  • Токарный ручной патрон;
  • Комплект приводов под систему ЧПУ;
  • Двигатель;
  • Кабели подключения;
  • Крепеж.

Преимущества поворотных столов Detron:

Со стороны системы позиционирования

  • Высокая цилиндричность и шероховатость
  • Высокая точность при позиционировании зажима в центральном отверстии
  • Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

  • На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
  • Осевое отклонение позволяет поддерживать радиальную геометрическую точность
  • Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
  • Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

  • В шпинделе установлены высокоточные подшипники типа YTR
  • Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

  • Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
  • Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

  • Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
  • Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Вес 150 kg
Тип

Поворотный стол

Диаметр стола

ø255 мм

Диаметр центр. отверстия

ø50Н7 мм

Сквозное отверстие

Ø50 мм

Высота стола

190 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Пневмат./ 0, 55-725 МПа

Передаточное число

3:00

Макс. скорость стола мин-8

22.2 мин-1

Допустимая нагрузка F

16000 H

Max нагрузка FL

1120 H*m

Допустимая нагрузка на стол

100 кг, 250 кг с задней бабкой

Сила зажима

700 Н*м

Точность индексации

15“ сек

Повторяемость сек.

6” сек.

Вес нетто

150 кг (без серво двигателя)

Допустимый крутящий момент

550 Нм

Производитель

Вопросы и ответы

Гарантия права возврата

На возврат товара надлежащего качества дается до 14 дней, полная гарантия.

Оперативная доставка

Отгрузка товаров и доставка до терминалов транспортных компаний производится ежедневно.

Безопасная оплата

Безналичный расчет для юридических лиц, ИП и физ. лиц.
