Характеристики
- Диаметр центрального отверстия, (мм) 40
- Диаметр сквозного отверстия, (мм) -
- Высота центра стола, (мм) 135
- Ширина Т-образного паза, (мм) 12
- Ширина ползуна, (мм) 18
- Тип тормоза Пневматический
- Передаточное число 2:30
- Макс. скорость стола, (об/мин) 44 | 4
Описание

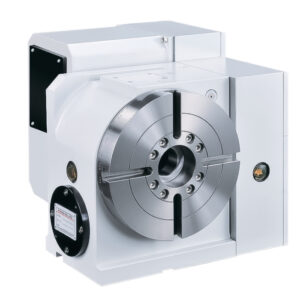

Поворотный стол с Detron GV-210SB с задним расположением двигателя.
- Диаметр рабочего стола 210, диаметр сквозного отверстия 40H7.
- Стол оснащен новой системой торможения, выполняя зажим от гидравлического привода.
- Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
- Точность позиционирования рабочего стола 20 сек, усилие зажима 400 Нм.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов Detron:
Со стороны системы позиционирования
- Высокая цилиндричность и шероховатость
- Высокая точность при позиционировании зажима в центральном отверстии
- Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель
Со стороны червячного вала
- На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
- Осевое отклонение позволяет поддерживать радиальную геометрическую точность
- Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
- Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.
Со стороны шпинделя
- В шпинделе установлены высокоточные подшипники типа YTR
- Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.
Со стороны тормозной системы
- Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
- Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении
Водонепроницаемая конструкция
- Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
- Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Характеристики
- Диаметр центрального отверстия, (мм): 40
- Диаметр сквозного отверстия, (мм): -
- Высота центра стола, (мм): 135
- Ширина Т-образного паза, (мм): 12
- Ширина ползуна, (мм): 18
- Тип тормоза: Пневматический
- Передаточное число: 2:30
- Макс. скорость стола, (об/мин): 44 | 4
- Max нагрузка F, (Н): 14000
- Max нагрузка FL, (Н*м): 1020
- Max радиальная нагрузка FL, (Н*м): 250
- Сила зажима, (Н*м): 250
- Минимальная ед. изм., (° градусы): 0 | 001
- Точность индексации, (сек): 20
- Повторяемость, (сек): 6
- В вертикальном положении, (кг): 75
- В горизонтальном положении, (кг): -
- С задней бабкой, (кг): 150
- Допустимый крутящий момент (Н*м): 170
- Вес нетто без серводвигателя, (кг): 90
- Производитель: Detron
