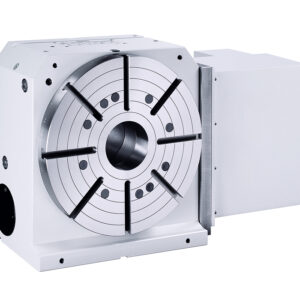

Поворотный стол с ЧПУ Detron CX-320H ø320 мм


Характеристики
Вес196 kg
Тип

Поворотный стол

Диаметр стола

ø320 мм

Диаметр центр. отверстия

ø70Н7 мм

Сквозное отверстие

Ø70 мм

Высота стола

235 мм

Ширина Т – образного паза

14Н7 мм

Ширина ползуна

18 мм

Тип тормоза и усилие

Гидравл./ 3, 5 МПа

Передаточное число

3:00

Макс. скорость стола мин-6

22.2 мин-1

Допустимая нагрузка F

20000 H

Max нагрузка FL

2500 H*m

Допустимая нагрузка на стол

175 кг, 350 кг с задней бабкой

Сила зажима

2500 Н*м

Точность индексации

8“ сек

Повторяемость сек.

2” сек.

Вес нетто

196 кг (без серво двигателя)

Производитель

В заказе Перейти к заказу
Задать вопрос

cx320h

Поворотный стол Detron CX-320H с двигателем в правой части.

Диаметр рабочего стола 320, диаметр центрального отверстия 70H7.

Оснащен тремя муфтами и червячным приводом, которые обеспечивают точность позиционирования и работу в тяжелых условиях.

Возможность использования в вертикальном и горизонтальном положении.

Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность  и уменьшить отклонения.

Минимальный угол поворота — 1 град.

Совместим со всеми системами ЧПУ.

В базовый комплект поворотного стола CX-320H входит:

  • Поворотный стол;
  • Задняя бабка;
  • Токарный ручной патрон;
  • Комплект приводов под систему ЧПУ;
  • Двигатель;
  • Кабели подключения;
  • Крепеж.

Преимущества поворотных столов Detron:

технологии detron

Со стороны системы позиционирования

  • Высокая цилиндричность и шероховатость
  • Высокая точность при позиционировании зажима в центральном отверстии
  • Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

  • На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
  • Осевое отклонение позволяет поддерживать радиальную геометрическую точность
  • Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
  • Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

  • В шпинделе установлены высокоточные подшипники типа YTR
  • Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

  • Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
  • Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

  • Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
  • Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Вес196 kg
Тип

Поворотный стол

Диаметр стола

ø320 мм

Диаметр центр. отверстия

ø70Н7 мм

Сквозное отверстие

Ø70 мм

Высота стола

235 мм

Ширина Т – образного паза

14Н7 мм

Ширина ползуна

18 мм

Тип тормоза и усилие

Гидравл./ 3, 5 МПа

Передаточное число

3:00

Макс. скорость стола мин-6

22.2 мин-1

Допустимая нагрузка F

20000 H

Max нагрузка FL

2500 H*m

Допустимая нагрузка на стол

175 кг, 350 кг с задней бабкой

Сила зажима

2500 Н*м

Точность индексации

8“ сек

Повторяемость сек.

2” сек.

Вес нетто

196 кг (без серво двигателя)

Производитель
