Характеристики
- Производитель Hold Well
- Типоразмер VDI30
- Скорость вращения, об/мин 6000
- A, мм 64
- B, мм 64
- E, мм 53
- F, мм 88,5
- G, мм 55
Описание

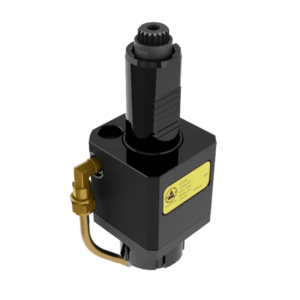

Приводной блок THB-A04-30B осевого типа со стандартом хвостовика – VDI и внешней подачей СОЖ.
Размер посадки – ER 25, типоразмер хвостовика – 30. Максимальная скорость вращения – 6000 об/мин.
Приводная муфта блока – DIN-5480 .
Предназначается для установки в револьверную головку для осевого (аксиального) точения.
thb-a
Цанговый патрон изготовлен по стандарту DIN6499.
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Приводной блок произведен в соответствии со стандартом DIN69880. Шестерни зацепления изготовлены по стандарту DIN 5480 .

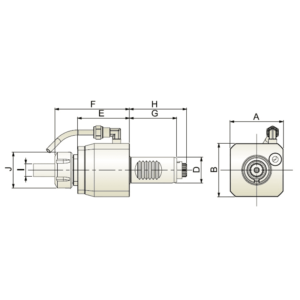

Характеристики
- Производитель: Hold Well
- Типоразмер: VDI30
- Скорость вращения, об/мин: 6000
- A, мм: 64
- B, мм: 64
- E, мм: 53
- F, мм: 88,5
- G, мм: 55
- H, мм: 67
- J, мм: 43
- Тип блока: Осевой
- Приводная муфта: DIN 5480
- Подача СОЖ: Внешняя
- D, мм: 30
- C: W16*0.8
- I: ER25 (2-16)
