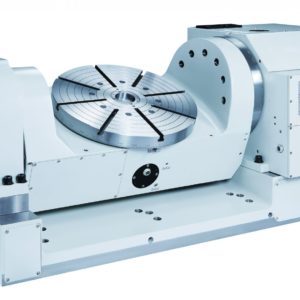

Наклонно-поворотный стол с ЧПУ серии GTFE-500HB ø500 мм


Характеристики
Вес1300 kg
Тип

Наклонно-поворотный стол

Диаметр стола

ø500 мм

Диаметр центр. отверстия

ø70Н7 мм

Высота стола горизонталь

460 мм

Высота стола по вертикали

460 мм

Ширина Т – образного паза

14Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Пневмат. / 0, 55-0, 7 МПа

Передаточное число

R 1:120, T 1:180

Макс. скорость стола мин-6

R 16, 6 мин-1 T 11, 1 мин-1

Допустимая нагрузка горизонт

300 кг

Max нагрузка в наклоне

250 кг

Несбалансированная сила (WxL)

300 (WxL)

Инерционность при нагрузке кг.м7

9, 6 кг.м3

Разрешение град.

0.001 град.

Точность индексации

R 15” сек T 60“ сек

Повторяемость сек.

R 6”, T 8” сек.

Вес нетто

1270 кг

Угол наклона

+30∼+120 град

Допустимый крутящий момент

1700 Нм

В заказе Перейти к заказу
Задать вопрос

gtfe500hb

Наклонно-поворотный стол с ЧПУ GTFE-500H для фрезерных станков.

Диаметр рабочего стола 500, диаметр центрального отверстия 70H7.

Стол укомплектован встроенными пневмоусилителями.

Гидравлический тормоз оборудован радиальными и осевыми подшипниками.

Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность  и уменьшить отклонения.

Совместим со всеми системами ЧПУ.

В базовый комплект поворотного стола GTFE-500H входит:

  • Поворотный стол;
  • Задняя бабка;
  • Токарный ручной патрон;
  • Комплект приводов под систему ЧПУ;
  • Двигатель;
  • Кабели подключения;
  • Крепеж.

Преимущества поворотных столов Detron:

технологии detron

Со стороны системы позиционирования

  • Высокая цилиндричность и шероховатость
  • Высокая точность при позиционировании зажима в центральном отверстии
  • Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

  • На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
  • Осевое отклонение позволяет поддерживать радиальную геометрическую точность
  • Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
  • Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

  • В шпинделе установлены высокоточные подшипники типа YTR
  • Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

  • Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
  • Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

  • Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
  • Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Вес1300 kg
Тип

Наклонно-поворотный стол

Диаметр стола

ø500 мм

Диаметр центр. отверстия

ø70Н7 мм

Высота стола горизонталь

460 мм

Высота стола по вертикали

460 мм

Ширина Т – образного паза

14Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Пневмат. / 0, 55-0, 7 МПа

Передаточное число

R 1:120, T 1:180

Макс. скорость стола мин-6

R 16, 6 мин-1 T 11, 1 мин-1

Допустимая нагрузка горизонт

300 кг

Max нагрузка в наклоне

250 кг

Несбалансированная сила (WxL)

300 (WxL)

Инерционность при нагрузке кг.м7

9, 6 кг.м3

Разрешение град.

0.001 град.

Точность индексации

R 15” сек T 60“ сек

Повторяемость сек.

R 6”, T 8” сек.

Вес нетто

1270 кг

Угол наклона

+30∼+120 град

Допустимый крутящий момент

1700 Нм
