Наклонно-поворотный стол с ЧПУ GTFE-410HBLS ø100 мм


Характеристики
Вес1020 kg
Тип

Наклонно-поворотный стол

Диаметр стола

ø100 мм

Высота стола горизонталь

205 мм

Высота стола по вертикали

135 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Пневмат./ 0, 55-0, 7 МПа

Передаточное число

R 1:75, T 1:120

Макс. скорость стола мин-1

R 33.3, T 16.6

Допустимая нагрузка горизонт

35 кг

Max нагрузка в наклоне

20 кг

Несбалансированная сила (WxL)

24 (WxL)

Инерционность при нагрузке кг.м2

0.44 кг.м2

Разрешение град.

0.001 град.

Точность индексации

40 сек

Повторяемость сек.

6”, 8” сек.

Вес нетто

90 кг

Допустимый крутящий момент

85 Нм

В заказе Перейти к заказу
Задать вопрос



410рид

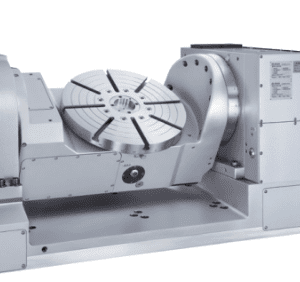

Наклонно-поворотный стол с GTFE-410HBLS для фрезерных станков.

Диаметр рабочего стола 410, диаметр центрального отверстия 70H7.

Стол укомплектован встроенными пневмоусилителями и дополнительным столом.

Гидравлический тормоз оборудован радиальными и осевыми подшипниками.

Увеличенный диапазон наклона обеспечивает увеличенную зону обработки.

Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность  и уменьшить отклонения.

Совместим со всеми системами ЧПУ.

В базовый комплект поворотного стола GTFE-410HBLS входит:

  • Поворотный стол;
  • Задняя бабка;
  • Токарный ручной патрон;
  • Комплект приводов под систему ЧПУ;
  • Двигатель;
  • Кабели подключения;
  • Крепеж.

Преимущества поворотных столов Detron:

технологии detron

Со стороны системы позиционирования

  • Высокая цилиндричность и шероховатость
  • Высокая точность при позиционировании зажима в центральном отверстии
  • Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

  • На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
  • Осевое отклонение позволяет поддерживать радиальную геометрическую точность
  • Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
  • Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

  • В шпинделе установлены высокоточные подшипники типа YTR
  • Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

  • Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
  • Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

  • Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
  • Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Вес1020 kg
Тип

Наклонно-поворотный стол

Диаметр стола

ø100 мм

Высота стола горизонталь

205 мм

Высота стола по вертикали

135 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Пневмат./ 0, 55-0, 7 МПа

Передаточное число

R 1:75, T 1:120

Макс. скорость стола мин-1

R 33.3, T 16.6

Допустимая нагрузка горизонт

35 кг

Max нагрузка в наклоне

20 кг

Несбалансированная сила (WxL)

24 (WxL)

Инерционность при нагрузке кг.м2

0.44 кг.м2

Разрешение град.

0.001 град.

Точность индексации

40 сек

Повторяемость сек.

6”, 8” сек.

Вес нетто

90 кг

Допустимый крутящий момент

85 Нм
