Наклонно-поворотный стол с ЧПУ GTFE-320H


Характеристики
Вес 500 kg
Тип

Наклонно-поворотный стол

Диаметр стола

ø320 мм

Диаметр центр. отверстия

ø50Н7 мм

Высота стола горизонталь

320 мм

Высота стола по вертикали

320 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Гидравл./ 5, 0 МПа

Передаточное число

R 1:90, T 1:120

Макс. скорость стола мин-5

R 25 мин-1 T 16.6 мин-1

Допустимая нагрузка горизонт

200 кг

Max нагрузка в наклоне

100 кг

Несбалансированная сила (WxL)

100 (WxL)

Инерционность при нагрузке кг.м6

2, 6 кг.м2

Разрешение град.

0.001 град.

Точность индексации

R 20” сек T 60“ сек

Повторяемость сек.

R 6”, T 8” сек.

Вес нетто

500 кг

Угол наклона

+30∼+120 град

Допустимый крутящий момент

550 Нм

В заказе Перейти к заказу
Задать вопрос

gtfe320h

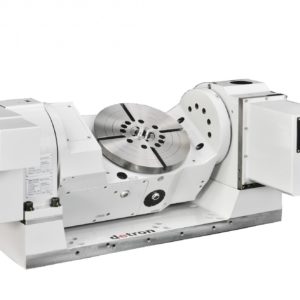

Наклонно-поворотный стол с ЧПУ GTFE-320H для фрезерных станков.

Диаметр рабочего стола 320, диаметр центрального отверстия 50H7.

Стол укомплектован встроенными пневмоусилителями.

Гидравлический тормоз оборудован радиальными и осевыми подшипниками.

Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность  и уменьшить отклонения.

Совместим со всеми системами ЧПУ.

В базовый комплект поворотного стола GFA-320H входит:

  • Поворотный стол;
  • Задняя бабка;
  • Токарный ручной патрон;
  • Комплект приводов под систему ЧПУ;
  • Двигатель;
  • Кабели подключения;
  • Крепеж.

Преимущества поворотных столов Detron:

технологии detron

Со стороны системы позиционирования

  • Высокая цилиндричность и шероховатость
  • Высокая точность при позиционировании зажима в центральном отверстии
  • Увеличенный диаметр шпинделя позволяет установить многопотоковый маслораспределитель

Со стороны червячного вала

  • На столах Detron установлен высокоточный двухзаходной червячный вал с увеличенной длиной зубьев
  • Осевое отклонение позволяет поддерживать радиальную геометрическую точность
  • Червячный вал установлен в нижней части стола в горизонтальном положении и полностью погружен в масло. Это обеспечивает полную смазку и охлаждение вала.
  • Увеличенная концентричность и точность вала за счет использования штифта между валом и втулкой.

Со стороны шпинделя

  • В шпинделе установлены высокоточные подшипники типа YTR
  • Единая конструкция шпинделя обеспечивает увеличенную жесткость в тяжелых режимах работы, высокую точность индексации и повторяемость.

Со стороны тормозной системы

  • Полностью закрытый тормозной барабан обеспечивает полную герметичность, позволяя работать при высоком и повышенном давлении (до 5 Мпа)
  • Округлая цилиндрическая форма тормозного диска сокращает отклонения центра при вращении и ошибки позиционирования при торможении

Водонепроницаемая конструкция

  • Корпус поворотных столов Detron имеет класс водонепроницаемости IP65
  • Все электрические узлы защищены О — образным уплотнительным кольцом для предотвращения попадания конденсата.
Вес 500 kg
Тип

Наклонно-поворотный стол

Диаметр стола

ø320 мм

Диаметр центр. отверстия

ø50Н7 мм

Высота стола горизонталь

320 мм

Высота стола по вертикали

320 мм

Ширина Т – образного паза

12Н7 мм

Ширина ползуна

18 мм

Тип привода и давление

Гидравл./ 5, 0 МПа

Передаточное число

R 1:90, T 1:120

Макс. скорость стола мин-5

R 25 мин-1 T 16.6 мин-1

Допустимая нагрузка горизонт

200 кг

Max нагрузка в наклоне

100 кг

Несбалансированная сила (WxL)

100 (WxL)

Инерционность при нагрузке кг.м6

2, 6 кг.м2

Разрешение град.

0.001 град.

Точность индексации

R 20” сек T 60“ сек

Повторяемость сек.

R 6”, T 8” сек.

Вес нетто

500 кг

Угол наклона

+30∼+120 град

Допустимый крутящий момент

550 Нм
