Характеристики
- Производитель:Evermore
- Типоразмер VDI20
- Скорость вращения, об/мин 6000

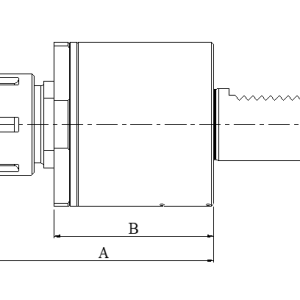

- A, мм 88,5
- B, мм 61
- C, мм 58
- Передаточное число 1:1
- Тип блока Осевой
- Приводная муфта DIN 5480
Описание
Блок приводной осевой VDI20-ER16-5480 Evermore (арт. CWDA20548016) — осевой приводной блок с хвостовиком VDI20 (DIN 69880) для установки в револьверную головку токарного станка с ЧПУ. Вращение передаётся от привода револьверной головки через муфту DIN 5480; инструмент зажимается цангой ER16 с диапазоном зажима 1-10 мм. Ось инструмента совпадает по направлению с осью детали: блок применяется для сверления, нарезания резьбы и фрезерования на торце детали.
Приводной блок CWDA20548016 осевого типа со стандартом хвостовика — VDI и внутренней подачей СОЖ.
Размер посадки — ER 16, типоразмер хвостовика — 20. Максимальная скорость вращения — 5000 об/мин.
Предназначается для установки в револьверную головку для сверления и фрезерования.
Внутренняя подача СОЖ — 15 bar.
Подходит для цанг со стандартом DIN6499 (в комплект не входит).
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Технические характеристики
- Производитель: Evermore
- Тип блока: Осевой
- Хвостовик: VDI20 (DIN 69880)
- Крепление инструмента: цанга ER16 (1-10 мм)
- Приводная муфта: DIN 5480
- Подача СОЖ: внутренняя
- Максимальная скорость вращения, об/мин: 6000
- Передаточное число: 1:1
«Задел» — официальный поставщик запасных частей, оснастки, дополнительного оборудования и режущего инструмента для фрезерных и токарных станков с ЧПУ. На собственном складе в городе Пермь — более 35 000 позиций в наличии. Мы стабильно работаем более 15 лет, а наши клиенты — более 7000 компаний в России и странах СНГ. Осевые приводные блоки VDI20 доступны к заказу — уточните актуальное наличие, цену и срок поставки у наших специалистов.
Характеристики
- Производитель:Evermore
- Типоразмер: VDI20
- Скорость вращения, об/мин: 6000

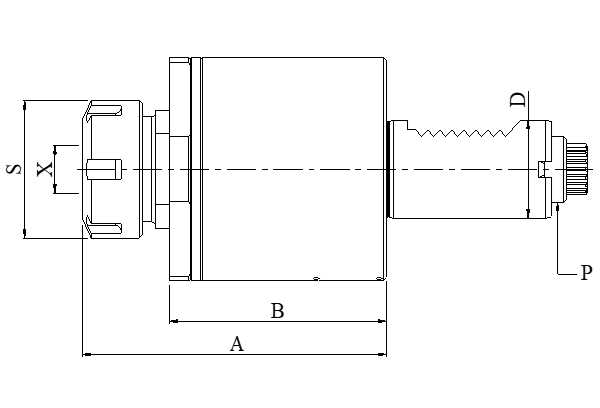

- A, мм: 88,5
- B, мм: 61

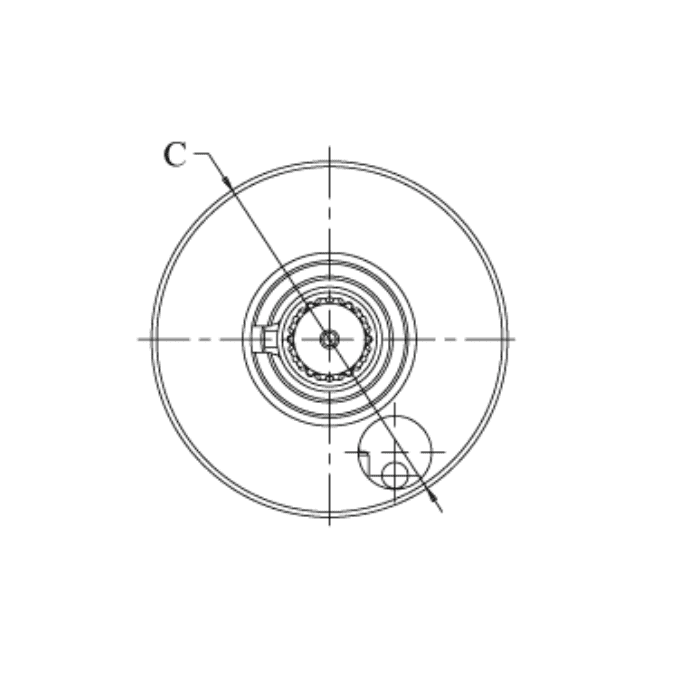

- C, мм: 58
- Передаточное число: 1:1
- Тип блока: Осевой
- Приводная муфта: DIN 5480
- Подача СОЖ: Внутренняя
- D, мм: 20
- S, мм: 30
- X: ER16 (1-10)
- P: W11x0,8
- Внутр. охлаждение, бар: 15
- Тип крепления инструмента: ER16
