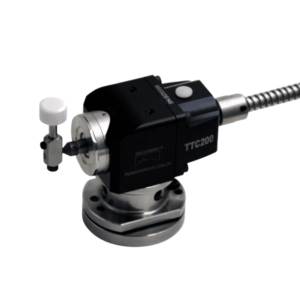

Кабельная система наладки инструмента TTC200


Характеристики
Направление измерения

±X, ±Y, -Z

Повторяемость (2σ)

≤ 2 μm

Диаметр соприкасающейся поверхности

12.7±0.005mm

Твердость сенсорной поверхности

HM8.5

Входное напряжение

24±10% VDC

Выходное напряжение

50 mA

Класс уплотнения

IP68

В заказе Перейти к заказу
Задать вопрос

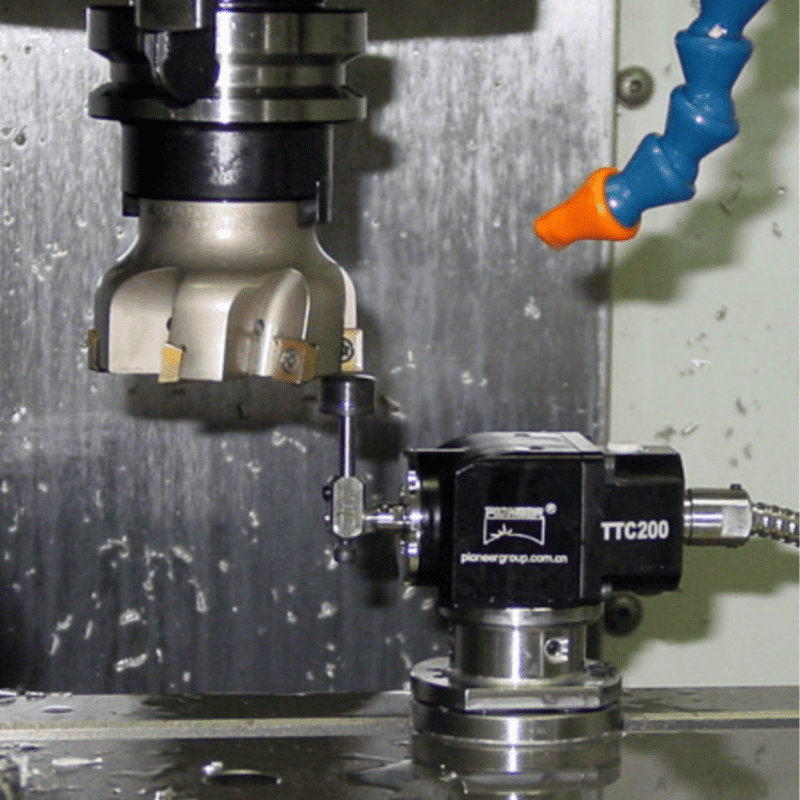

Система наладки инструмента TTC 200 с проводной передачей сигнала, предназначена для обнаружения поломки инструмента и быстрого измерения длины и диаметра инструмента на фрезерных станках с ЧПУ и обрабатывающих центрах.

Аналог Renishaw TS 27

Применение:

  • Измерение инструмента и обнаружение поломки на всех типоразмерах вертикальных и горизонтальных обрабатывающих центров и всех портальных обрабатывающих центров.
  • Измерение длины и диаметра инструмента;
  • Автоматическое определение износа и поломки инструмента;
  • Мониторинг состояния инструмента.

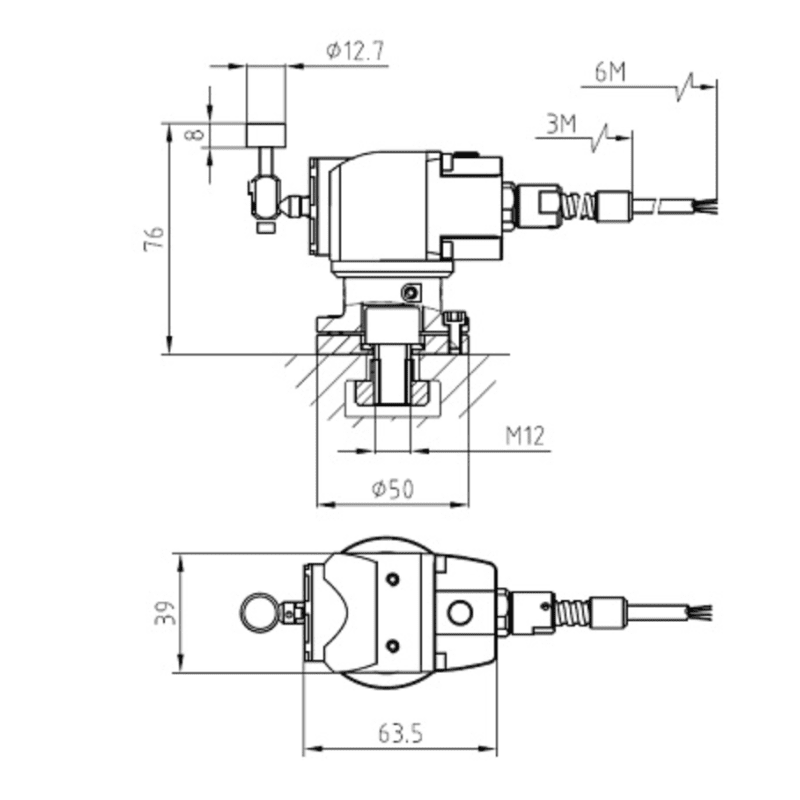

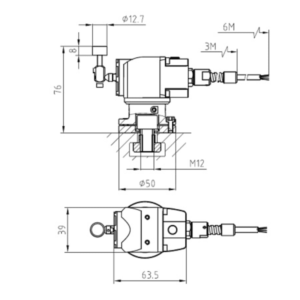

Схема TTC 200

ttc200 cхема



Преимущества системы наладки инструмента TTC 200

  • Измерение длины и диаметра инструмента;
  • Точная регулировка положения инструмента;
  • Совместим с щупами Renishaw;
  • Проверка деталей без износа инструмента;
  • Ломкая вставка в конструкции датчика защищает от поломки.





Направление измерения

±X, ±Y, -Z

Повторяемость (2σ)

≤ 2 μm

Диаметр соприкасающейся поверхности

12.7±0.005mm

Твердость сенсорной поверхности

HM8.5

Входное напряжение

24±10% VDC

Выходное напряжение

50 mA

Класс уплотнения

IP68
