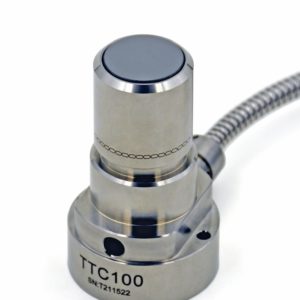

TTC100 кабельный датчик измерения инструмента

Артикул: TTC100

Характеристики

  • Контролируемый объект Инструмент
  • Тип датчика Кабельный
  • Передача сигнала Передача сигнала по кабелю
  • Направление измерений ±X,±Y,+Z
  • Габариты 45х25х20 см
  • Вес 3 кг
  • Степень защиты IP68
  • Применимость Фрезерный станок
Все характеристики

Описание

TTC100 датчик измерения инструмента с передачей данных по кабелю

Система настройки кабельного инструмента TTC100 включает в себя устройство настройки инструмента по оси Z, монтажный кронштейн толщиной 20 мм, дополнительный блок продувки и стандартное измерительное программное обеспечение.

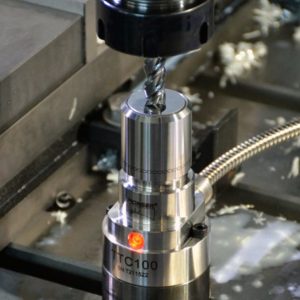

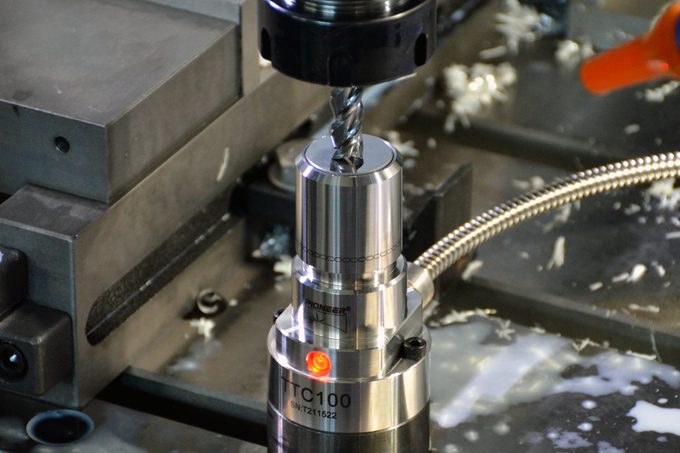

Используется для настройки нулевого инструмента по оси Z и активируется при контакте инструмента с контактной поверхностью. Сигнал активации передается по кабельным проводам на контроллер станка, который автоматически рассчитывает длину инструмента.

Применение датчика TTC100:

  • Автоматическая настройка длины инструмента на различных типах станков с ЧПУ;
  • Автоматическое определение износа инструмента между двумя процессами или после обработки с ЧПУ;
  • Отслеживание изменения точности обработки в результате изменения температуры станка путем регулирования длины режущего инструмента.

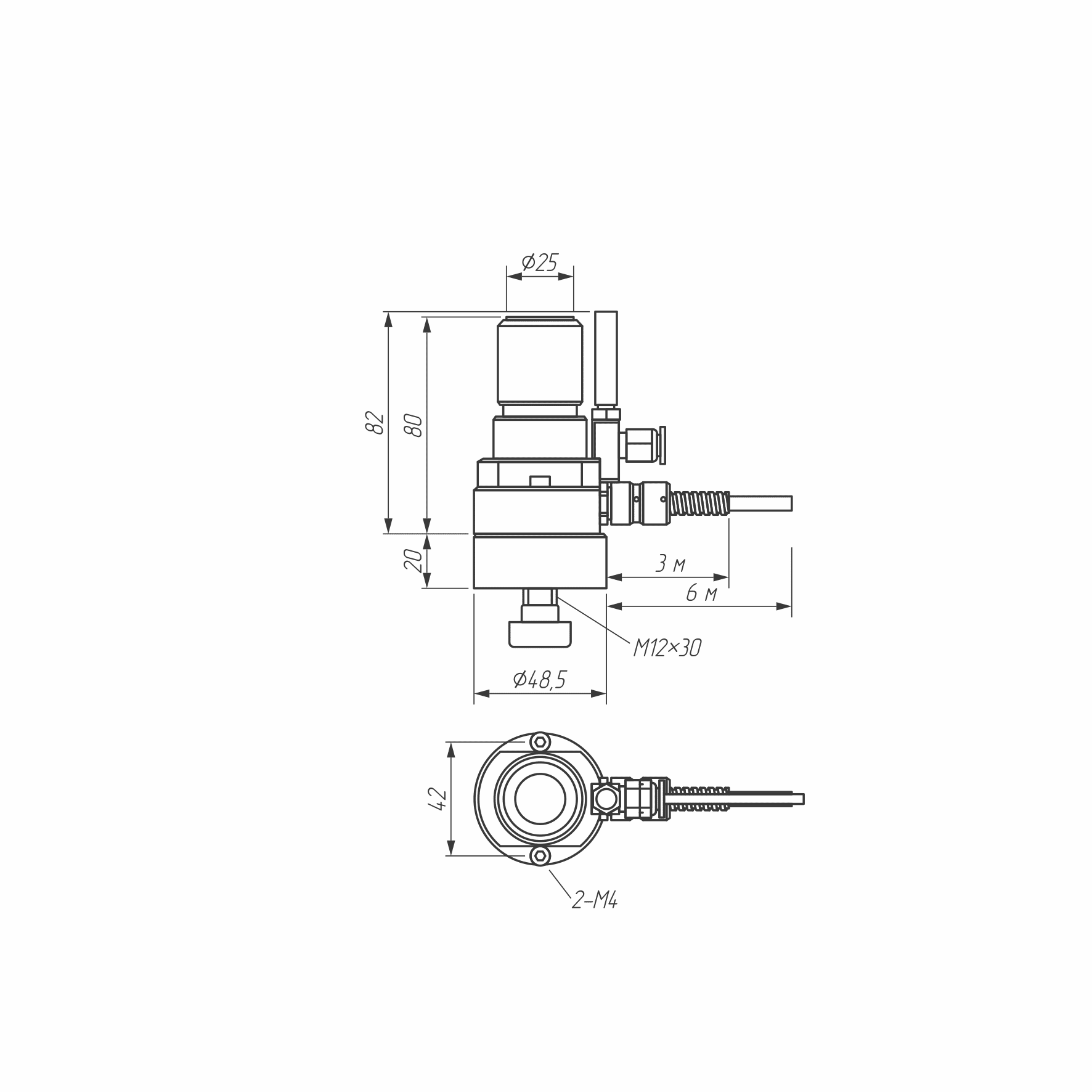

TTC100 схема датчикаTTC100_2 схема датчика

Особенности TTC100:

  • Контроллер редуктора передает сигналы по кабелю, а состояние выходного сигнала может быть изменено путем реверсивного подключения питания контроллера редуктора;
  • Возможны два варианта монтажа и крепления: прямой монтаж или с дополнительным монтажным основанием толщиной 20 мм, что позволяет увеличить высоту устройства для настройки инструмента с 80 мм до 100 мм;
  • Для отображения рабочего состояния корректора используется светодиодный индикатор.

Характеристики

  • Контролируемый объект: Инструмент
  • Тип датчика: Кабельный
  • Передача сигнала: Передача сигнала по кабелю
  • Направление измерений: ±X,±Y,+Z
  • Габариты: 45х25х20 см
  • Вес: 3 кг
  • Степень защиты: IP68
  • Применимость: Фрезерный станок
  • Производитель: Pioneer
Цена уточняется у менеджера
