Характеристики
- Диаметр стола, (мм) 170
- Max нагрузка F, (Н) 10000
- Диаметр сквозного отверстия, мм 35
- Диаметр стола, мм 170
- Высота центра стола, мм 135
- Ширина Т-образного паза, мм 12
- Ширина ползуна, мм 18
- Пневматический тормоз, МПа 2,5
Описание

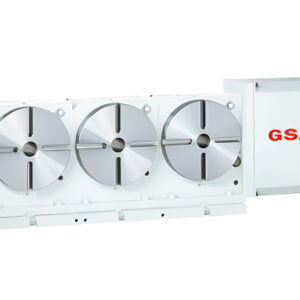

Многошпиндельный индексный поворотный стол c ЧПУ GSA CNC-170R-2W(3W)(4W)
CNC-170 1
Диаметр рабочего стола Ø170, диаметр центрального отверстия 35H7;
Максимальная скорость стола 22.2 мин-1;
Кратное сокращение времени на обработку, благодаря нескольким рабочим столам;
Многоточечная пневматическая тормозная система обеспечивает усиленный момент зажима;
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
✔️Обеспечивает повышенную сопротивляемость износу;
✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
✔️ Подходит для работ в тяжелых режимах.
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
✔️ Система из нескольких
Характеристики
- Диаметр стола, (мм) : 170
- Max нагрузка F, (Н): 10000
- Диаметр сквозного отверстия, мм: 35
- Диаметр стола, мм: 170
- Высота центра стола, мм: 135
- Ширина Т-образного паза, мм: 12
- Ширина ползуна, мм: 18
- Пневматический тормоз, МПа: 2,5
- Max нагрузка FL, (Н*м): 780
- Производитель: GSA
- Минимальная ед.изм., (° градусы): 0,001
- Точность индексации, сек: 20
- Повторяемость, сек: 4/8
- Допустимая нагрузка в вертикальном положении, кг: 100
- Допустимая нагрузка в горизонтальном положении, кг: 200
- Макс. скорость стола, об/мин: 22,2
- Передаточное число: 1:90
- Сила зажима, Н*м: 250
- Max радиальная нагрузка FL, (Н*м): 500
- Диаметр сквозного отверстия, (мм): 35
- Высота центра стола, (мм): 135
- Ширина ползуна, (мм): 18
- Тип тормоза/давление, (Мпа): пневм/2.5
- Передаточное число: 2:30
- Тип тормоза: Пневматический
- Макс. скорость стола, (об/мин): 2, 22
- Max нагрузка F, (Н): 10000
- Max нагрузка FL, (Н*м): 780
- Сила зажима, (Н*м): 250
- Минимальная ед. изм., (° градусы): 0, 001
- Точность индексации, (сек): 20
- Повторяемость, (сек): 4/8
- Допустимая нагрузка на стол в вертикальном положении, (кг): 100
- Допустимая нагрузка на стол в горизонтальном положении, (кг): 200
- Вес нетто без серводвигателя, (кг): 210
