Система измерения инструмента проводная Renishaw TS27R

Проводная кабельная система измерения инструмента Renishaw TS27R — это оригинальный станочный контактный датчик (3D-инструментальный наладчик), разработанный для вертикально- и горизонтально-фрезерных обрабатывающих центров с ЧПУ. Устройство предназначено для автоматического измерения длины, диаметра, а также для контроля поломки режущего инструмента (фрез, сверл, метчиков) непосредственно в рабочей зоне станка. Датчик функционирует на базе кинематического принципа механического замыкания триггерного механизма при физическом контакте вершины инструмента с измерительным диском (стилусом). Использование системы позволяет полностью исключить ручной ввод параметров оператором, сокращает время наладки станка до 90% и предотвращает брак деталей из-за износа или скола кромок.

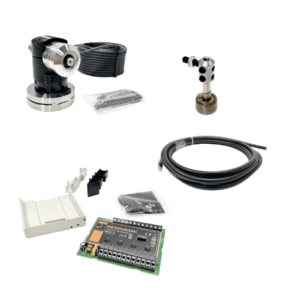

Детальный состав мастер-комплекта A-2008-0397

1. Основное измерительное устройство

• A-2008-0368 — Датчик TS27R в базовом сборе. Содержит:
• Модуль датчика (Probe module) — измерительная головка с пружинным внутренним механизмом и контактами триггера.
• Держатель датчика TS27R (Base / Holder) — массивное металлическое основание для жесткой фиксации прибора на столе станка.
• Встроенный кабель — гибкий четырехжильный экранированный сигнальный кабель длиной 10 метров (выходит напрямую из корпуса датчика).

2. Щуп, опора и элементы позиционирования

• A-2008-0382 — Дисковый щуп (Stylus). Круглый плоский диск диаметром Ø12,7 мм из сверхтвердого карбида вольфрама.
• M-2008-0378 — Держатель щупа (Stylus holder). Цилиндрическая переходная деталь, на которую накручивается измерительный диск.
• M-2008-1007 — Промежуточная опора (Plinth). Проставка-удлинитель, устанавливаемая между корпусом датчика и держателем щупа.

3.Элементы защиты и крепежа (лежат внутри пакета A-5003-5171)

• Ломкие стержни (Break stems) — 2 шт.. Калиброванные хрупкие вставки («слабые звенья») с проточкой. Они первыми ломаются при ударе инструмента о датчик, защищая дорогую внутреннюю измерительную схему.
• Предохранительная пластина (Captive link). Металлическая удерживающая пластина. Благодаря ей отломившийся диск не падает на дно станка и в стружку, а повисает на корпусе.
• P-SC11-0404 — Установочные винты М4 × 4 мм — 3 шт.. Стопорные винты без шляпки (Grubscrews) с плоским торцом под шестигранник. Применяются для жесткой фиксации держателя щупа.
• Винты с полукруглой цилиндрической головкой — 2 шт. (Caphead screws M4).
• Калибровочный опорный стержень (Support bar). Технологический металлический штифт, помогающий центровать детали и удерживать хрупкие элементы при сборке.

4. Монтажный инструмент в комплекте

• A-2008-0332 — С-образный гаечный ключ. Радиусный (серповидный) ключ, необходимый для аккуратного откручивания и затягивания передней защитной крышки датчика.
• Рожковый гаечный ключ №5 (5 мм AF). Тонкий ключ для закручивания ломких вставок (слабых звеньев).
• Набор шестигранных Г-образных ключей (Hex keys). Ключи мелких размеров для регулировки винтов выравнивания плоскостности и параллельности диска на столе станка.

5. Детали крепления к столу станка

• Т-образный болт (T-bolt) — силовой крепежный элемент под паз стола станка.
• Штифты Spirol® — 2 шт.. Пружинные цилиндрические штифты. Они используются, если станок требует регулярного демонтажа датчика. Под них сверлятся направляющие отверстия в столе станка, чтобы повторно возвращать TS27R точно в ту же координату без новой долгой калибровки.

6. Техническая документация

• H-2000-5018 — Печатное руководство по установке и технической настройке датчика TS27R.

Детальный состав Интерфейса MI 8-4

• 1. A-2157-0001 — Интерфейсный блок MI 8-4 (монтируется в электрошкаф станка).
• Включает двусторонние липучки для фиксации.
• Включает пластиковую пластину-оснастку для жесткого крепления на DIN-рейку
• 2. H-2000-5008 — Печатное руководство по подключению и эксплуатации интерфейса MI 8-4.

Дополнительно комплект включает в себя

• P-CF01-0001 — Гибкий защитный металлический бронерукав

Преимущества системы измерения инструмента TS27R

• Высокоточный 3D-триггерный контактный механизм
• Абсолютная герметичность корпуса класса IP68
• Защитный металлический гофрошланг кабеля
• Аппаратный узел защиты от жестких аварийных столкновений

Технические характеристики

• Тип устройства — контактный датчик для автоматического измерения и контроля инструмента на станках с ЧПУ
• Официальный производитель — Renishaw plc (Великобритания)
• Заводская серия линейки — TS27R Touch Trigger Tool Setter
• Конструктивное исполнение — компактный моноблочный кубический корпус со встроенным кинематическим датчиком и защищенным металлическим гофрошлангом кабеля
• Направление измерения (3D-определение) — по 5 направлениям (ось ±X, ось ±Y, ось +Z)
• Рекомендуемый диаметр измерительного диска (стилуса) — стандартный вольфрам-карбидный или стальной диск квадратного профиля размером 19,05 мм (0,75 дюйма)
• Усилие срабатывания триггера по оси Z — 1,3–2,4 Н (в зависимости от регулировки пружины)
• Усилие срабатывания триггера в плоскости XY — 0,15–0,4 Н
• Повторяемость срабатывания датчика (при стандартной скорости подачи) — 1,0 мкм (2 Sigma)
• Максимально допустимый безопасный ход стилуса до излома по оси Z — 5,5 мм
• Максимально допустимый безопасный ход стилуса в плоскости XY — ±11,5 градусов
• Защитный элемент при аварийном перебеге — встроенная сменная пластиковая ломающаяся вставка (предохранительное звено стилуса) для защиты дорогостоящего внутреннего измерительного механизма от разрушения при ударе
• Тип интерфейса сопряжения — проводной (проводная трансляция сигналов через экранированный кабель)
• Длина штатного соединительного кабеля — 10 метров
• Количество жил в кабеле — 4-жильный экранированный кабель
• Тип сопрягаемого интерфейсного модуля шкафа — специализированные интерфейсы Renishaw MI8, MI8-4 или HSI
• Степень электрической защиты корпуса — IP68 (абсолютная пыленепроницаемость и полная герметичность при непрерывном затоплении смазочно-охлаждающей жидкостью и стружкой)
• Диапазон рабочих температур в зоне резания — от +5°C до +60°C
• Масса датчика (без переходной плиты и кабеля) — около 0,55 кг
• Страна производства — Великобритания

К какому оборудованию подходит

Является базовым решением для дооснащения и комплектации фрезерных трех- и четырехосевых станков брендов Neway серий VM и VMC (модели VM702, VM903, VM1103, VM1350, VM1500), а также аналогичных ОЦ Doosan / DN Solutions серии DNM (4500, 5700, 6700), Hyundai Wia серий F400/F500, Hartford, Leadwell, КРАСТ, MetalTec. Портальные и плоскофрезерные станки: устанавливается на края массивных плит портальных комплексов для замера длинномерных фрезерных головок и дисковых фрез.
