Характеристики
- Производитель Evermore
- Типоразмер VDI30
- Скорость вращения, об/мин 3000
- A, мм 98
- B, мм 60
- C, мм 51
- E, мм 75.5
- F, мм 3.5
Описание
Блок приводной радиальный VDI30-ER16-72-1809 Evermore (арт. TBR3018091672) — радиальный приводной блок с хвостовиком VDI30 (DIN 69880) для установки в револьверную головку токарного станка с ЧПУ. Вращение передаётся от привода револьверной головки через муфту DIN 1809; инструмент зажимается цангой ER16 с диапазоном зажима 1-10 мм. Ось инструмента перпендикулярна оси детали: блок применяется для поперечного сверления, нарезания резьбы и фрезерования на боковой поверхности детали.
Приводной блок TBR3018091672 радиального типа со стандартом хвостовика — VDI и внешней подачей СОЖ.
Размер посадки — ER 16, типоразмер хвостовика — 30. Максимальная скорость вращения — 3000 об/мин.
Предназначается для установки в револьверную головку для радиального типа точения.
Подача СОЖ внешняя.
Подходит для цанг со стандартом DIN6499 (в комплект не входит).
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Технические характеристики
- Производитель: Evermore
- Тип блока: Радиальный
- Хвостовик: VDI30 (DIN 69880)
- Крепление инструмента: цанга ER16 (1-10 мм)
- Приводная муфта: DIN 1809
- Подача СОЖ: внешняя
- Максимальная скорость вращения, об/мин: 3000
- Передаточное число: 1:1
«Задел» — официальный поставщик запасных частей, оснастки, дополнительного оборудования и режущего инструмента для фрезерных и токарных станков с ЧПУ. На собственном складе в городе Пермь — более 35 000 позиций в наличии. Мы стабильно работаем более 15 лет, а наши клиенты — более 7000 компаний в России и странах СНГ. Радиальные приводные блоки VDI30 доступны к заказу — уточните актуальное наличие, цену и срок поставки у наших специалистов.

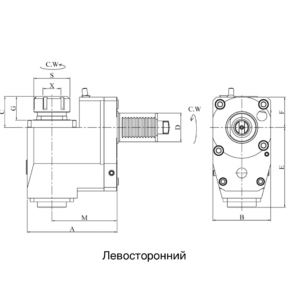

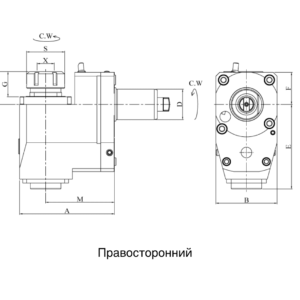

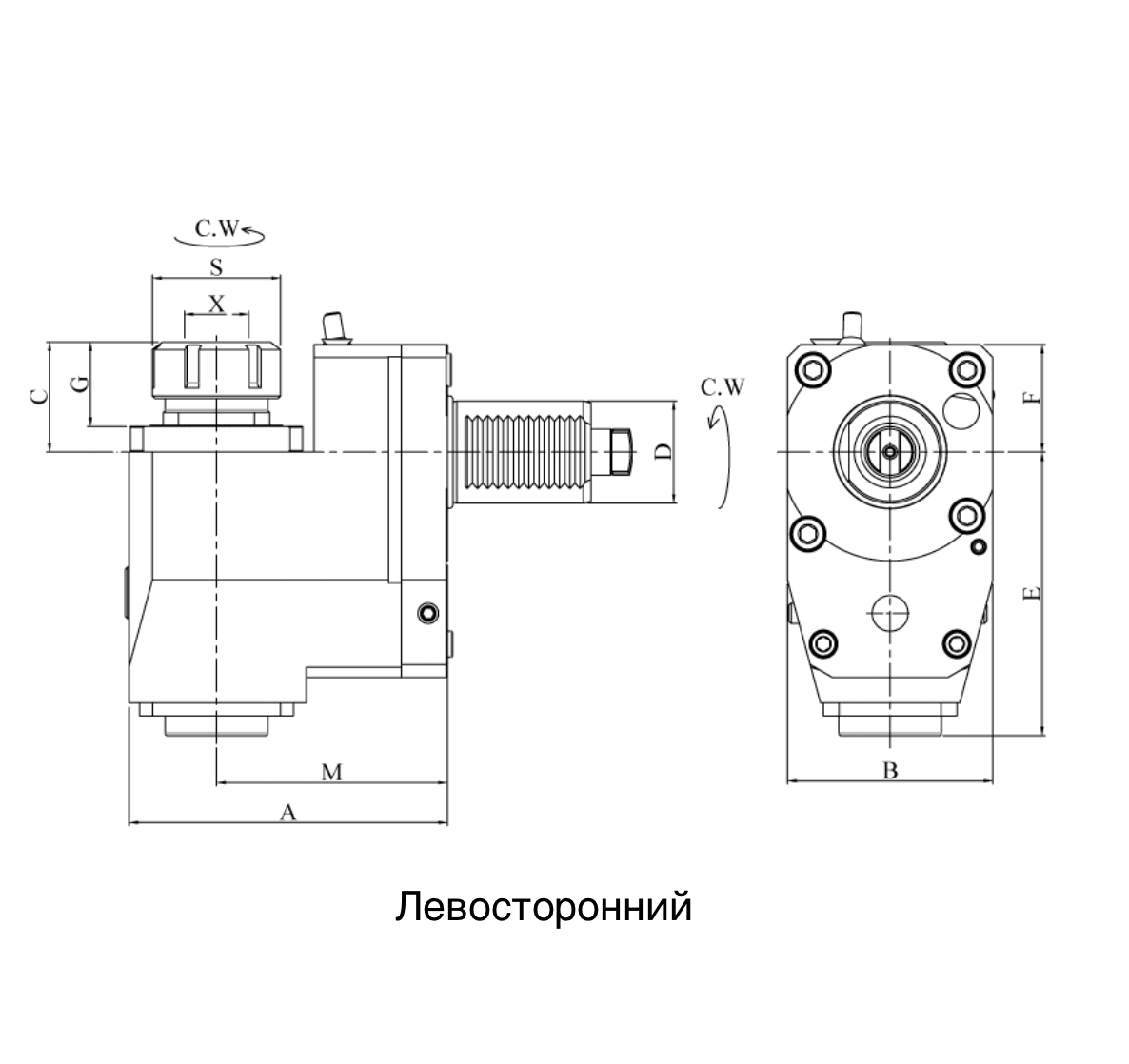

Характеристики
- Производитель: Evermore
- Типоразмер: VDI30
- Скорость вращения, об/мин: 3000
- A, мм: 98
- B, мм: 60
- C, мм: 51
- E, мм: 75.5
- F, мм: 3.5
- G, мм: 38.5
- M, мм: 72
- Передаточное число: 1:1
- Тип блока: Радиальный
- Приводная муфта: DIN 1809
- Подача СОЖ: Внешняя
- D, мм: 30
- S, мм: 30
- X: ER16 (1-10)
- Тип крепления инструмента: ER16
