Характеристики
- Производитель Evermore
- Типоразмер VDI20
- Скорость вращения, об/мин 5000

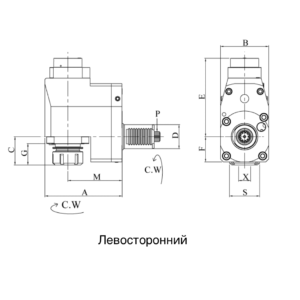

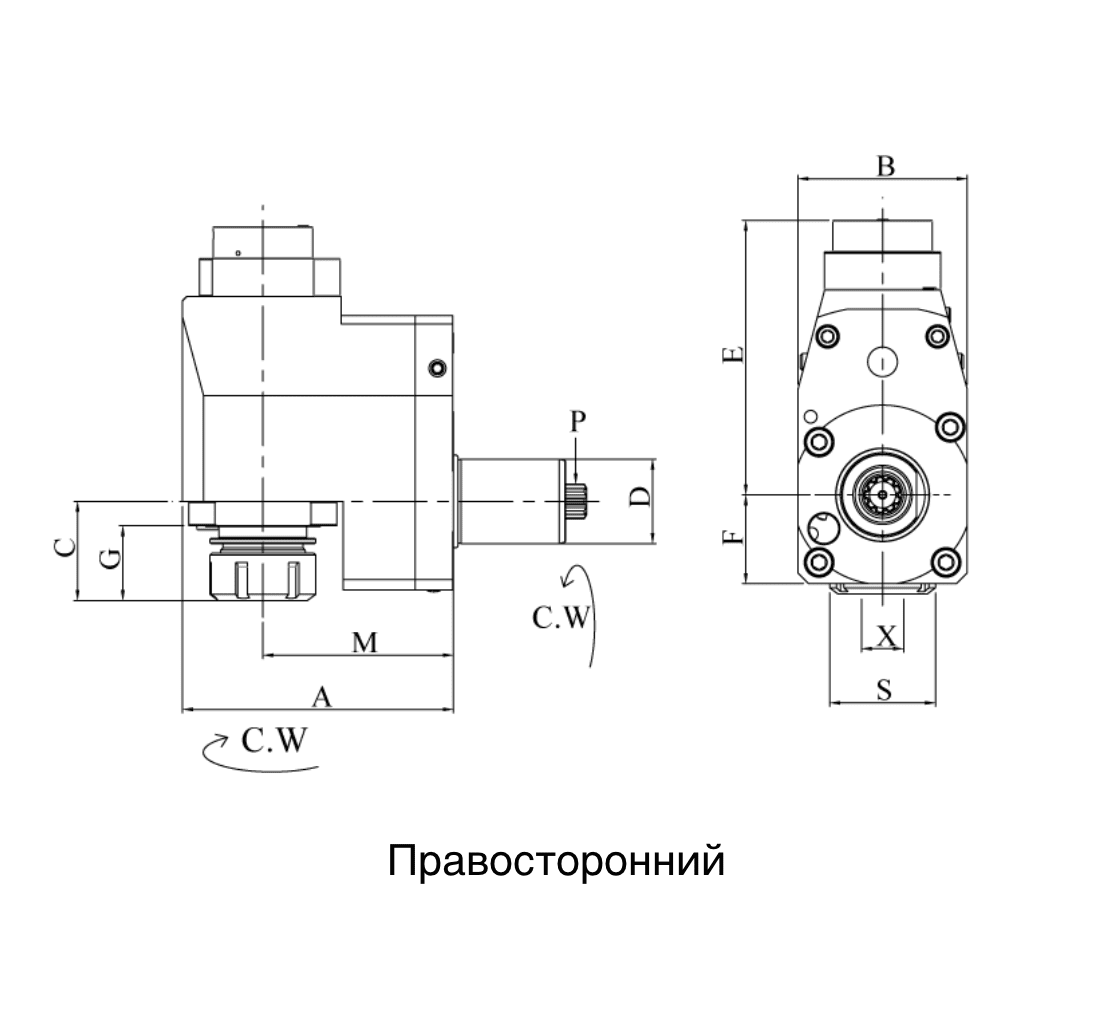

- A, мм 67
- B, мм 50
- C, мм 66
- G, мм 27
- M, мм 45
Описание
Блок приводной радиальный VDI20-ER16-45-MT Evermore (арт. FL20MT1645) — радиальный приводной блок с хвостовиком VDI20 (DIN 69880) для установки в револьверную головку токарного станка с ЧПУ. Вращение передаётся от привода револьверной головки через муфту MT; инструмент зажимается цангой ER16 с диапазоном зажима 1-10 мм. Ось инструмента перпендикулярна оси детали: блок применяется для поперечного сверления, нарезания резьбы и фрезерования на боковой поверхности детали.
Приводной блок FL20MT1645 радиального типа со стандартом хвостовика — VDI и внешней подачей СОЖ.
Размер посадки — ER 16, типоразмер хвостовика — 20. Максимальная скорость вращения — 5000 об/мин.
Предназначается для установки в револьверную головку для сверления и фрезерования.
Подача СОЖ — внешняя.
Подходит для цанг со стандартом DIN6499 (в комплект не входит).
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Технические характеристики
- Производитель: Evermore
- Тип блока: Радиальный
- Хвостовик: VDI20 (DIN 69880)
- Крепление инструмента: цанга ER16 (1-10 мм)
- Приводная муфта: MT
- Подача СОЖ: внешняя
- Максимальная скорость вращения, об/мин: 5000
- Передаточное число: 1:1
«Задел» — официальный поставщик запасных частей, оснастки, дополнительного оборудования и режущего инструмента для фрезерных и токарных станков с ЧПУ. На собственном складе в городе Пермь — более 35 000 позиций в наличии. Мы стабильно работаем более 15 лет, а наши клиенты — более 7000 компаний в России и странах СНГ. Радиальные приводные блоки VDI20 доступны к заказу — уточните актуальное наличие, цену и срок поставки у наших специалистов.
Характеристики
- Производитель: Evermore
- Типоразмер: VDI20
- Скорость вращения, об/мин: 5000
- A, мм: 67
- B, мм: 50
- C, мм: 66
- G, мм: 27
- M, мм: 45
- Передаточное число: 1:1
- Тип блока: Радиальный
- Приводная муфта: DIN MT
- Подача СОЖ: Внешняя
- D, мм: 20
- S, мм: 30
- X: ER16 (1-10)
- Тип крепления инструмента: ER16
