Характеристики
- Производитель TJR
- Передаточное число 1:180
- Диаметр планшайбы, мм 800*800
- Высота центра стола, (мм) 380
- Высота центра стола, мм 380
- Ширина ползуна, (мм) 18
- Ширина Т-образного паза, мм 22
- Ширина ползуна, мм 18
Описание

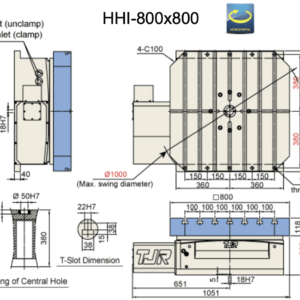

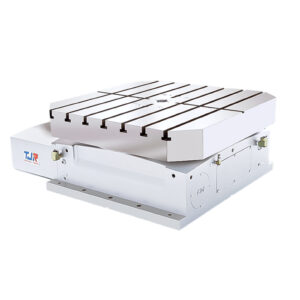

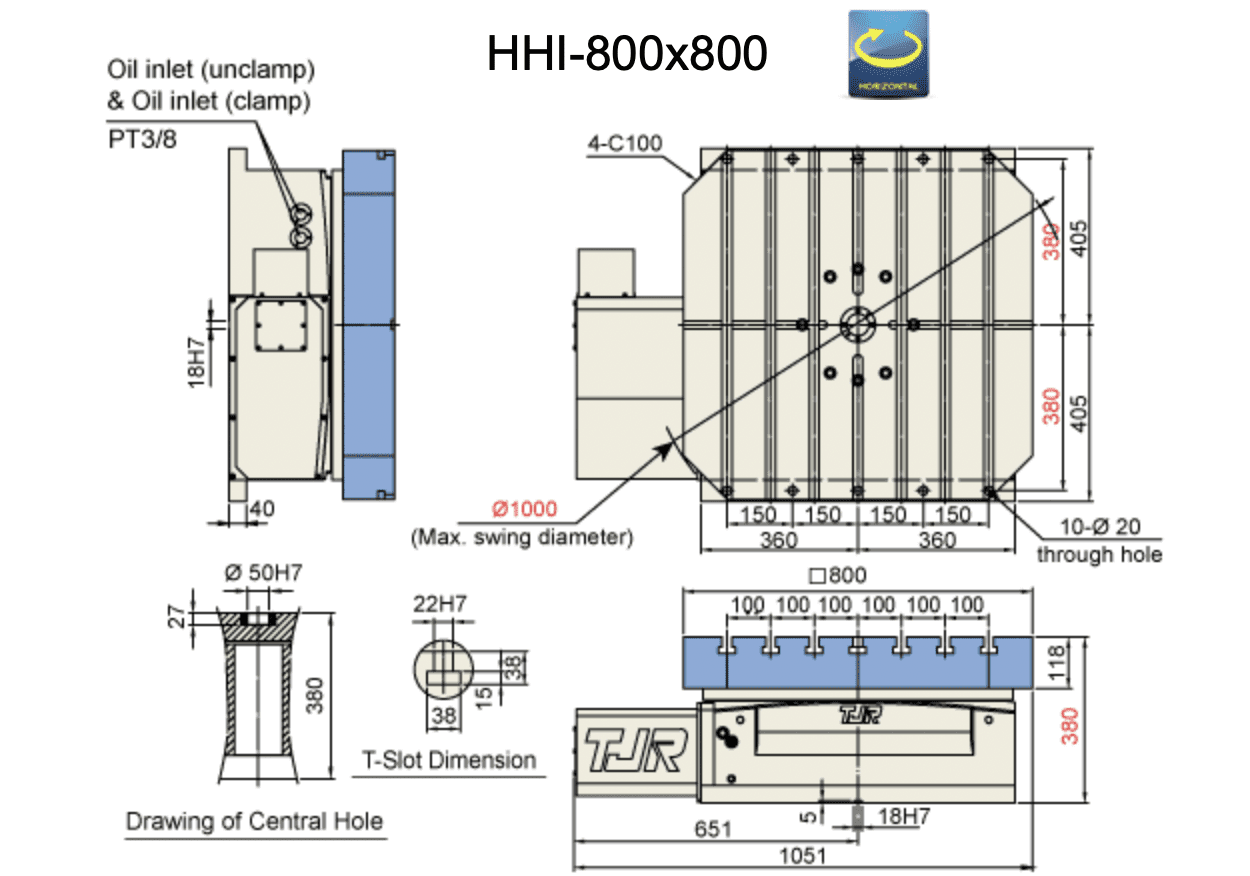

Горизонтальный поворотный индексный стол с ЧПУ TJR HHI-800×800 с гидравлическим тормозом.
HHI-800×800
Диаметр стола – Ø800xØ800, диаметр центрального отверстия – Ø 50×27
Стол оснащен муфтой Хирта, которая обеспечивает точность +-5 секунд и вращение без люфта.
Подходит для всех систем ЧПУ.
Преимущества поворотных столов TJR:
Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают
высокой
динамической
нагрузкой
и
высокой
прочностью
для тяжелой резки;
Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
Большой
диаметр
сквозного
отверстия
обеспечивает
высокую
жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
Водонепроницаемая конструкция с классом защиты IP65. Э
Характеристики
- Производитель: TJR
- Передаточное число: 1:180
- Диаметр планшайбы, мм: 800*800
- Высота центра стола, (мм): 380
- Высота центра стола, мм: 380
- Ширина ползуна, (мм): 18
- Ширина Т-образного паза, мм: 22
- Ширина ползуна, мм: 18
- Тип тормоза: Гидравлический
- Max нагрузка F, (Н): 90000
- Max нагрузка FL, (Н*м): 19500
- Передаточное число: 4:00
- Max радиальная нагрузка FL, (Н*м): 40000
- Max нагрузка F, (Н): 90000
- Минимальная ед.изм., (° градусы): 1 или 5
- Max нагрузка FL, (Н*м): 19500
- Точность индексации, сек: 5
- Повторяемость, сек: 1
- Допустимая нагрузка в горизонтальном положении, кг: 4000
- Сила зажима, (Н*м): -
- Макс. скорость стола, об/мин: 11,1
- Точность индексации, (сек): 5
- Диаметр центрального отверстия, мм: 50
- Тип тормоза/давление, Мпа: гидр/3,5
- Повторяемость, (сек): 1
- Расположение: Горизонтальное
