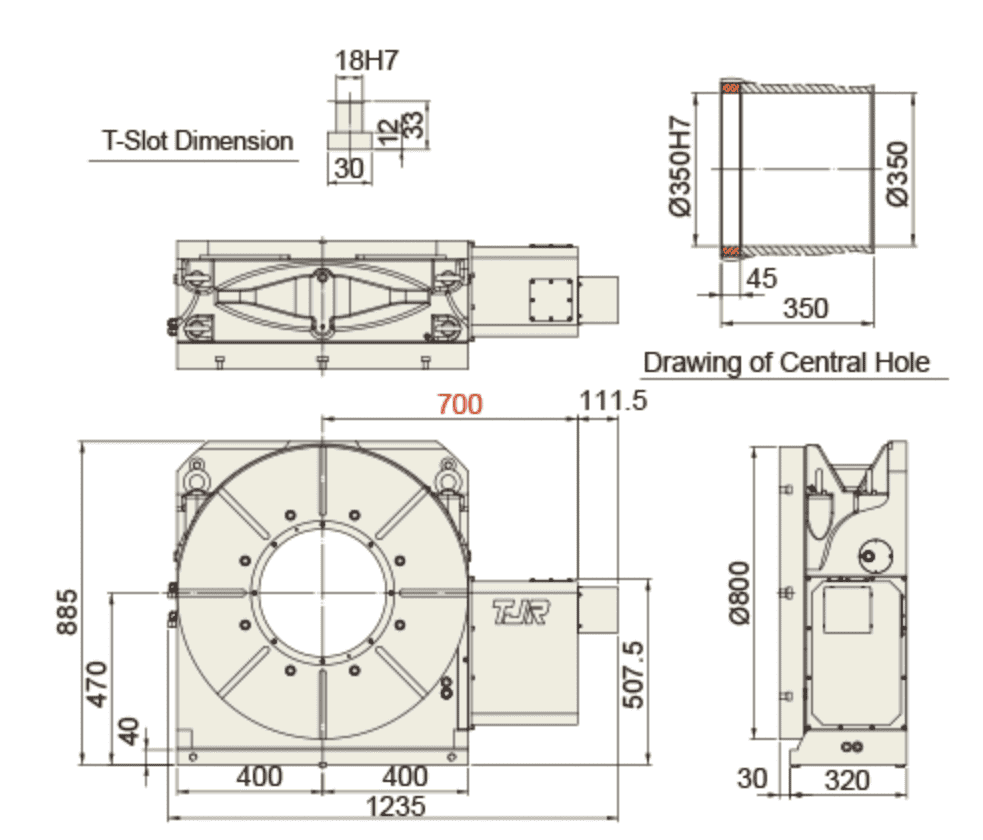

Поворотный стол с ЧПУ TJR HR-800R ø800 мм


Характеристики
Тип

Поворотный стол

Диаметр стола

ø800 мм

Диаметр центр. отверстия

Ø395 мм

Сквозное отверстие

Ø350 мм

Высота центра

470 мм

Ширина Т – образного паза

18Н7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

4:00

Сила зажима

140Н*м

Макс. скорость рабочего стола

11, 1 мин — 1

Разрешение

0, 001 град

Точность индексации

15 сек

Повторяемость

4 сек

Вес нетто

991 кг (без серво двигателя)

Допустимая нагрузка на стол

800кг, 1500 кг с бабкой

Допустимая нагрузка горизонтальная

1500 кг

Допустимая нагрузка F

5000 H

Max нагрузка FL

10000 H*m

Допустимый крутящий момент

800 Нм

Производитель

В заказе Перейти к заказу
Задать вопрос

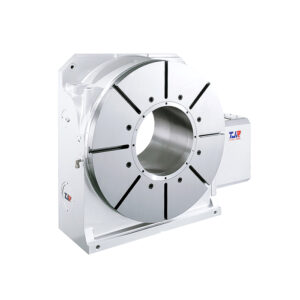

Поворотный стол с ЧПУ TJR HR-800R с гидравлическим тормозом.

HR-800R



Диаметр стола — Ø800, диаметр сквозного отверстия — Ø350

Увеличенное отверстие в шпинделе позволяет обрабатывать более сложные детали.

Стол оснащен радиальными и осевыми подшипниками Японского производства с увеличенным диаметром.

Конструкция с высокой скоростью вращения — 11.1 мин — 1 обеспечивает высокую эффективность.

Устанавливается в вертикальном и горизонтальном положении.

Совместим со всеми системами ЧПУ.

Преимущества поворотных столов TGR:

  • Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
  • Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
  • Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
  • Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Тип

Поворотный стол

Диаметр стола

ø800 мм

Диаметр центр. отверстия

Ø395 мм

Сквозное отверстие

Ø350 мм

Высота центра

470 мм

Ширина Т – образного паза

18Н7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

4:00

Сила зажима

140Н*м

Макс. скорость рабочего стола

11, 1 мин — 1

Разрешение

0, 001 град

Точность индексации

15 сек

Повторяемость

4 сек

Вес нетто

991 кг (без серво двигателя)

Допустимая нагрузка на стол

800кг, 1500 кг с бабкой

Допустимая нагрузка горизонтальная

1500 кг

Допустимая нагрузка F

5000 H

Max нагрузка FL

10000 H*m

Допустимый крутящий момент

800 Нм

Производитель
