Характеристики
- Производитель TJR
- Передаточное число 1:90
- Крутящий момент, Нм 290
- Диаметр сквозного отверстия, мм 40
- Ширина Т-образного паза, (мм) 12
- Высота центра стола, мм 135
- Ширина ползуна, (мм) 18
- Ширина Т-образного паза, мм 12
Описание

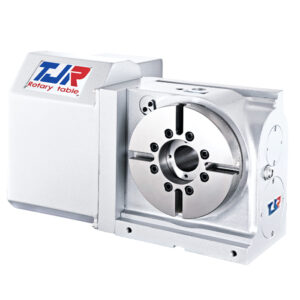

Поворотный стол с ЧПУ OAR-170L с пневматической тормозной системой.
Диаметр рабочего стола 170 мм , диаметр сквозного отверстия 40H7. Двигатель устанавливается с левой стороны (при вертикальном и горизонтальном расположении).
Преимущества поворотного стола OAR-170L
- Эксклюзивная запатентованная двухпоршневая пневматическая тормозная система.
- Более высокая скорость вращения.
- Оснащен высокоточным поперечным роликом.
- Полная передача крутящего момента осуществляется с помощью червячной передачи с двумя ведущими шестернями, что обеспечивает более высокую эффективность и меньший люфт.
- Точность позиционирования рабочего стола 20 сек, усилие зажима 310 Нм
Заинтересовал поворотный стол с ЧПУ OAR-170L? Свяжитесь с нами по телефону, почте или оставьте заявку в форме обратной связи. Наши специалисты проконсультируют, подберут необходимую комплектацию и подготовят для вас индивидуальное коммерческое предложение.
Характеристики
- Производитель: TJR
- Передаточное число: 1:90
- Крутящий момент, Нм: 290
- Диаметр сквозного отверстия, мм: 40
- Ширина Т-образного паза, (мм): 12
- Высота центра стола, мм: 135
- Ширина ползуна, (мм): 18
- Ширина Т-образного паза, мм: 12
- Ширина ползуна, мм: 18
- Max нагрузка F, (Н): 14500
- Передаточное число: 2:30
- Max нагрузка FL, (Н*м): 1100
- Max радиальная нагрузка FL, (Н*м): 310
- Max нагрузка F, (Н): 14500
- Минимальная ед.изм., (° градусы): 0,001
- Точность индексации, сек: 20
- Max нагрузка FL, (Н*м): 1100
- Повторяемость, сек: 6
- Сила зажима, (Н*м): 310
- Допустимая нагрузка в вертикальном положении, кг: 75
- Допустимая нагрузка в горизонтальном положении, кг: 150
- Макс. скорость стола, об/мин: 44,4
- Точность индексации, (сек): 20
- Повторяемость, (сек): 6
- Сила зажима, Н*м: 310
- Диаметр центрального отверстия, мм: 40
- Тип тормоза/давление, Мпа: Пневм/0,6
- Допустимая нагрузка с задней бабкой, кг: 150
- Диаметр планшайбы, мм: 170
- Расположение: Вертикальное/горизонтальное
