Характеристики
- Производитель TJR
- Передаточное число 1:60
- Крутящий момент, Нм 90
- Диаметр сквозного отверстия, мм 25
- Ширина Т-образного паза, (мм) 12
- Высота центра стола, мм 110
- Ширина ползуна, (мм) 14
- Ширина Т-образного паза, мм 12
Описание

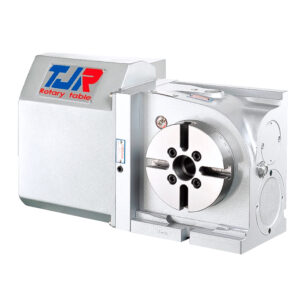

Поворотный стол с ЧПУ OAR-125L с пневматической тормозной системой.
Диаметр рабочего стола 125 мм , диаметр сквозного отверстия 25H7. Двигатель устанавливается с левой стороны (при вертикальном и горизонтальном расположении).
Преимущества поворотного стола OAR-125L
- Эксклюзивная запатентованная двухпоршневая пневматическая тормозная система.
- Более высокая скорость вращения.
- Оснащен высокоточным поперечным роликом.
- Полная передача крутящего момента осуществляется с помощью червячной передачи с двумя ведущими шестернями, что обеспечивает более высокую эффективность и меньший люфт.
- Точность позиционирования рабочего стола 40 сек, усилие зажима 130 Нм
Заинтересовал поворотный стол с ЧПУ OAR-125L? Свяжитесь с нами по телефону, почте или оставьте заявку в форме обратной связи. Наши специалисты проконсультируют, подберут необходимую комплектацию и подготовят для вас индивидуальное коммерческое предложение.
Характеристики
- Производитель: TJR
- Передаточное число: 1:60
- Крутящий момент, Нм: 90
- Диаметр сквозного отверстия, мм: 25
- Ширина Т-образного паза, (мм): 12
- Высота центра стола, мм: 110
- Ширина ползуна, (мм): 14
- Ширина Т-образного паза, мм: 12
- Ширина ползуна, мм: 14
- Max нагрузка F, (Н): 10000
- Передаточное число: 2:00
- Max нагрузка FL, (Н*м): 450
- Max радиальная нагрузка FL, (Н*м): 130
- Max нагрузка F, (Н): 10000
- Минимальная ед.изм., (° градусы): 0,001
- Точность индексации, сек: 40
- Max нагрузка FL, (Н*м): 450
- Повторяемость, сек: 6
- Сила зажима, (Н*м): 130
- Допустимая нагрузка в вертикальном положении, кг: 50
- Допустимая нагрузка в горизонтальном положении, кг: 100
- Макс. скорость стола, об/мин: 83,3
- Точность индексации, (сек): 40
- Повторяемость, (сек): 6
- Сила зажима, Н*м: 130
- Диаметр центрального отверстия, мм: 35
- Тип тормоза/давление, Мпа: Пневм/0,6
- Допустимая нагрузка с задней бабкой, кг: 100
- Диаметр планшайбы, мм: 125
- Расположение: Вертикальное/горизонтальное
