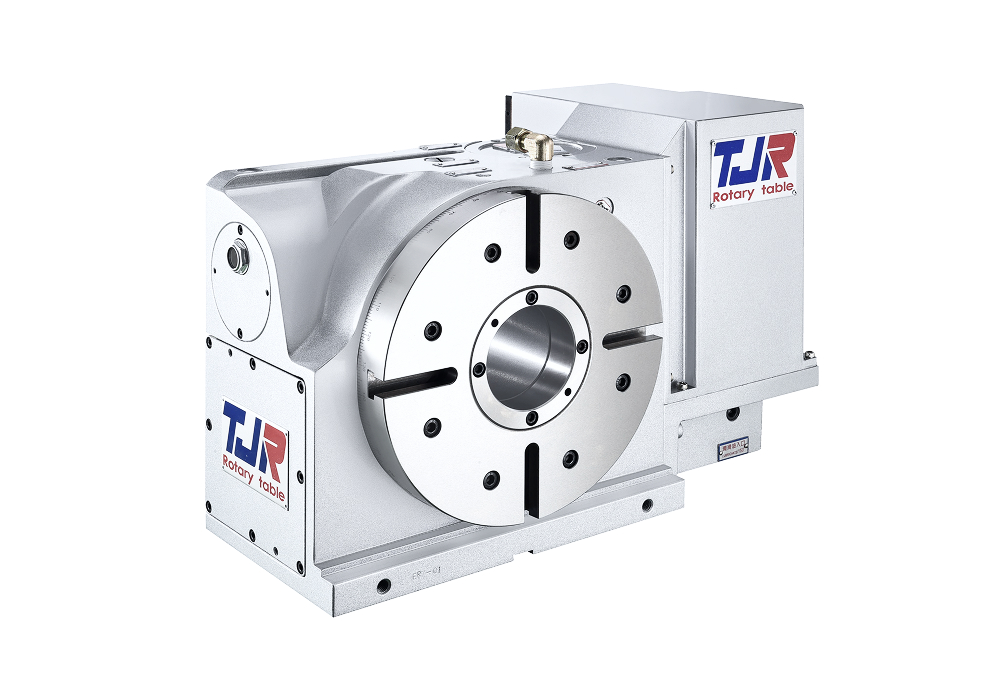

Поворотный стол c ЧПУ с роликовым приводом TJR RC-255R(N)


Характеристики
Диаметр стола

ø255 мм

Диаметр центр. отверстия

Ø110 мм

Сквозное отверстие

Ø80 мм

Высота центра

160 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

2:00

Сила зажима

70 Н*м

Макс. скорость рабочего стола

50 мин -1

Разрешение

0, 001 град

Точность индексации

20 сек

Повторяемость

4 сек

Вес нетто

110 кг (без серво двигателя)

Допустимая нагрузка на стол

100 кг, 250 кг с бабкой

Допустимая нагрузка горизонтальная

250 кг

Допустимая нагрузка F

2000 H

Max нагрузка FL

1120 H*м

Допустимый крутящий момент

Производитель

Тип

Поворотный стол

В заказе Перейти к заказу
Задать вопрос

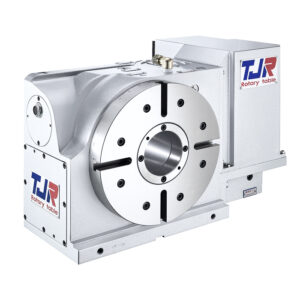

Поворотный стол c ЧПУ TJR RC-255R(N) с роликовым приводом.

RC-255R

Диаметр стола — Ø255, диаметр центрального отверстия — Ø110.

Стол оснащен запатентованным роликовым приводом, который полностью устраняет люфт и обеспечивает высокую жесткость

Кулачковые толкатели, установленные в револьверной головке, используют внутренние роликовые подшипники, которые могут эффективно передавать крутящий момент двигателя при вращении.

Также кулачковые толкатели могут вращаться с низким крутящим моментом в течение длительного времени. Без износа и регулировки.

Подходит для всех систем ЧПУ.

Преимущества поворотных столов TGR:

  • Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
  • Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
  • Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
  • Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Диаметр стола

ø255 мм

Диаметр центр. отверстия

Ø110 мм

Сквозное отверстие

Ø80 мм

Высота центра

160 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

2:00

Сила зажима

70 Н*м

Макс. скорость рабочего стола

50 мин -1

Разрешение

0, 001 град

Точность индексации

20 сек

Повторяемость

4 сек

Вес нетто

110 кг (без серво двигателя)

Допустимая нагрузка на стол

100 кг, 250 кг с бабкой

Допустимая нагрузка горизонтальная

250 кг

Допустимая нагрузка F

2000 H

Max нагрузка FL

1120 H*м

Допустимый крутящий момент

Производитель

Тип

Поворотный стол
