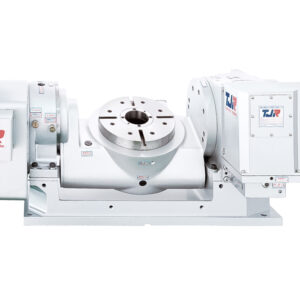

Наклонно - поворотный стол c ЧПУ с роликовым приводом TJR FHR-255CL-RC255


Характеристики
Диаметр стола

ø255 мм

Диаметр центр. отверстия

Ø110 мм

Сквозное отверстие

Ø80 мм

Высота центра

290 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

2:00

Сила зажима

140 Н*м

Макс. скорость рабочего стола

33, 3 мин -1

Разрешение

0, 001 град

Точность индексации

50 сек

Повторяемость

8 сек

Вес нетто

350 кг (без серво двигателя)

Допустимая нагрузка на стол

75 кг, 100 кг с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

1500 H

Max нагрузка FL

1400 H*м

Допустимый крутящий момент

45 Hм

Производитель

Тип

Наклонно-поворотный стол

В заказе Перейти к заказу
Задать вопрос

Наклонно-поворотный стол с ЧПУ TJR FHR-255CL-RC255 с гидравлическим тормозом.

FHR(s)-255CL-RC255

Диаметр стола — Ø255, диаметр центрального отверстия — Ø110

Добавляет станку 4-ую и 5-ую оси одновременно.

Максимальный угол наклона ±100º

Стол оснащен радиальными и осевыми подшипниками.

Тройной гидравлический тормоз расположен на наклонной, поворотной и поддерживающей осях.

Совместим со всеми системами ЧПУ.

Преимущества поворотных столов TGR:

  • Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
  • Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
  • Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
  • Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Диаметр стола

ø255 мм

Диаметр центр. отверстия

Ø110 мм

Сквозное отверстие

Ø80 мм

Высота центра

290 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

2:00

Сила зажима

140 Н*м

Макс. скорость рабочего стола

33, 3 мин -1

Разрешение

0, 001 град

Точность индексации

50 сек

Повторяемость

8 сек

Вес нетто

350 кг (без серво двигателя)

Допустимая нагрузка на стол

75 кг, 100 кг с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

1500 H

Max нагрузка FL

1400 H*м

Допустимый крутящий момент

45 Hм

Производитель

Тип

Наклонно-поворотный стол
