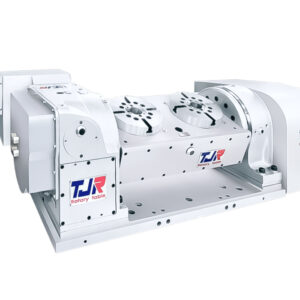

Наклонно-поворотный стол c ЧПУ с роликовым приводом TJR FAR-170H-RC255-2W


Характеристики
Диаметр стола

ø170 мм

Диаметр центр. отверстия

ø67 мм

Сквозное отверстие

Ø40 мм

Высота центра

280 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

2:30

Сила зажима

31 Н*м

Макс. скорость рабочего стола

44, 4 мин -1

Разрешение

0, 001 град

Точность индексации

20 сек

Повторяемость

4 сек

Вес нетто

280 кг (без серво двигателя)

Допустимая нагрузка на стол

25 кг, 38 кг с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

750 H

Max нагрузка FL

1400 H*м

Допустимый крутящий момент

18 Hм

Производитель

Тип

Многошпиндельный, Наклонно-поворотный стол, С прямым приводом

В заказе Перейти к заказу
Задать вопрос

Двушпиндельный наклонно-поворотный стол с ЧПУ TJR FHR-255CL-RC255 с гидравлическим тормозом.

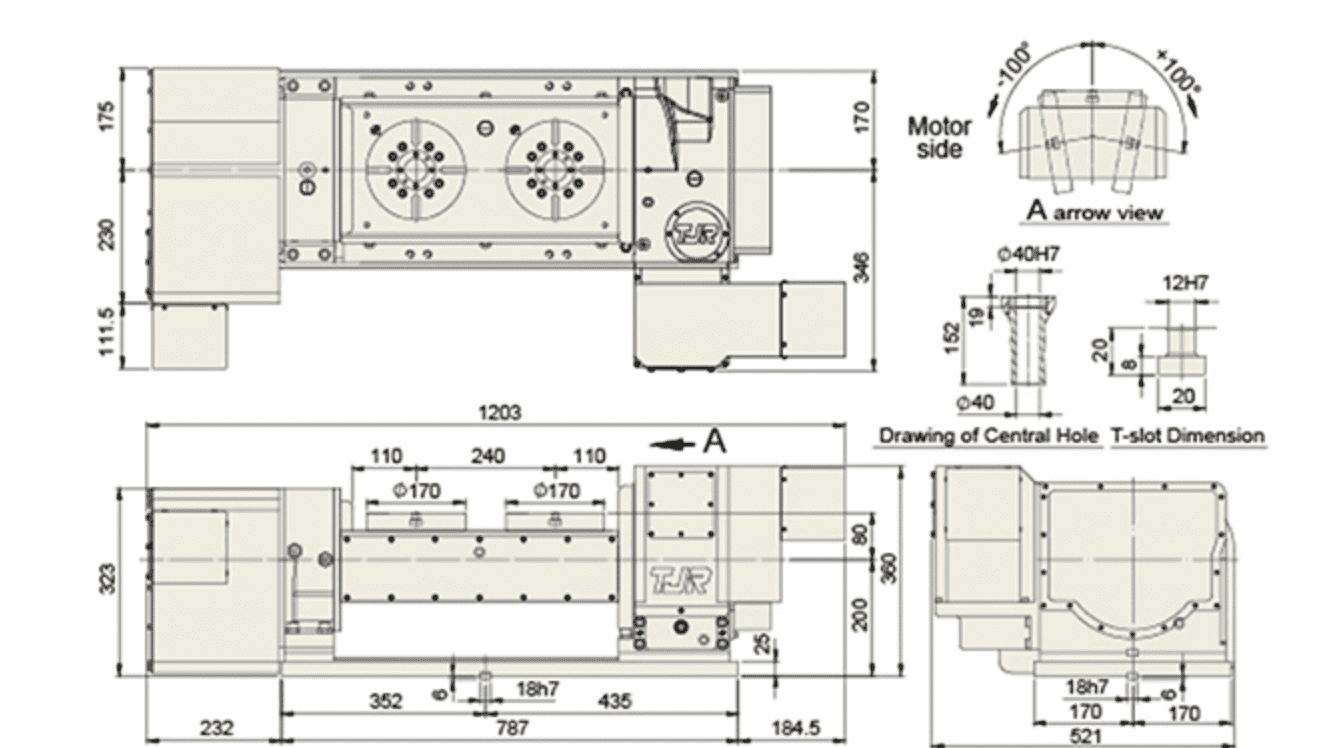

FAR(s)-170-2W-RC255

Диаметр стола — Ø170, диаметр центрального отверстия — Ø67

Добавляет станку 4-ую и 5-ую оси одновременно.

Максимальный угол наклона ±100º

Стол оснащен радиальными и осевыми подшипниками.

Совместим со всеми системами ЧПУ.

Преимущества поворотных столов TGR:

  • Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
  • Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
  • Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
  • Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Диаметр стола

ø170 мм

Диаметр центр. отверстия

ø67 мм

Сквозное отверстие

Ø40 мм

Высота центра

280 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

2:30

Сила зажима

31 Н*м

Макс. скорость рабочего стола

44, 4 мин -1

Разрешение

0, 001 град

Точность индексации

20 сек

Повторяемость

4 сек

Вес нетто

280 кг (без серво двигателя)

Допустимая нагрузка на стол

25 кг, 38 кг с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

750 H

Max нагрузка FL

1400 H*м

Допустимый крутящий момент

18 Hм

Производитель

Тип

Многошпиндельный, Наклонно-поворотный стол, С прямым приводом
