Характеристики
- Диаметр стола 170 мм
- Диаметр центр. отверстия -
- Сквозное отверстие 40 мм
- Высота центра 250 мм
- Ширина Т – образного паза 12H7 мм
- Ширина ползуна 18H7
- Тип тормоза и усилие Пневмат./ 0 | 58 МПа
- Передаточное число -
Описание

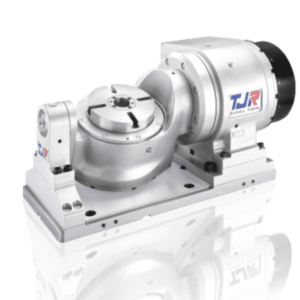

Наклонно-поворотный стол c ЧПУ с роликовым приводом и пневматическим тормозом FAD-210.
Диаметр стола — Ø210, диаметр сквозного отверстия — Ø40
Добавляет станку 4-ую и 5-ую оси одновременно.
Угол вращения стола ±100º
Стол оснащен радиальными и осевыми подшипниками.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов TGR:
- Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.

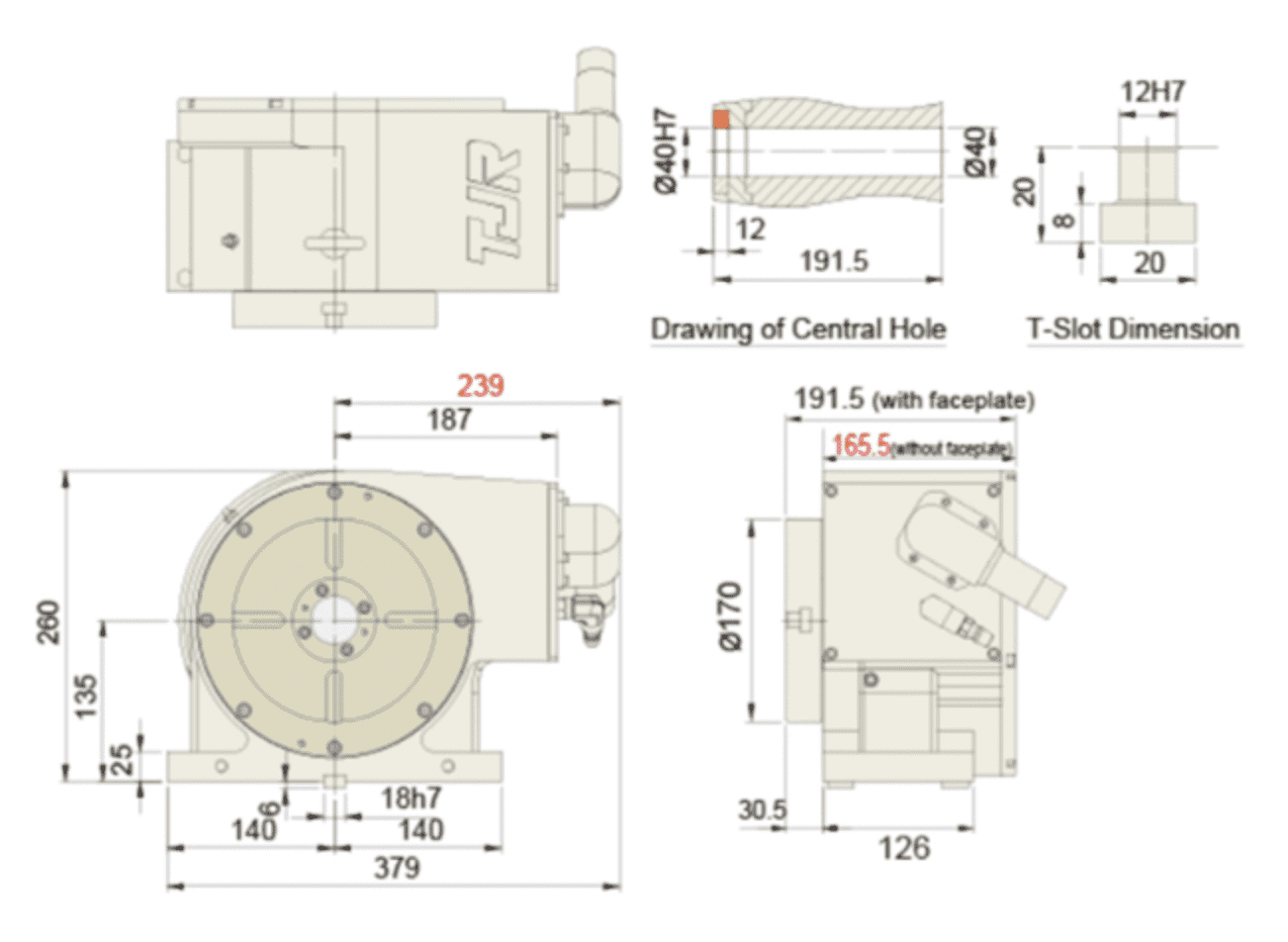

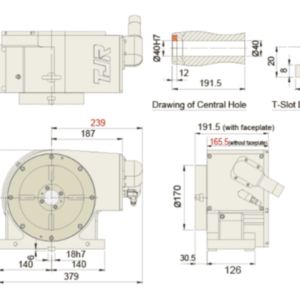

Характеристики
- Диаметр стола: 170 мм
- Диаметр центр. отверстия: -
- Сквозное отверстие: 40 мм
- Высота центра: 250 мм
- Ширина Т – образного паза: 12H7 мм
- Ширина ползуна: 18H7
- Тип тормоза и усилие: Пневмат./ 0 | 58 МПа
- Передаточное число: -
- Сила зажима: 310 Н*м
- Макс. скорость рабочего стола: 300 мин - 1
- Разрешение: 0 | 001 град
- Точность индексации: 20 сек
- Повторяемость: 4 сек
- Вес нетто: 173 кг (без серво двигателя)
- Допустимая нагрузка на стол: - | - с бабкой
- Допустимая нагрузка горизонтальная: -
- Допустимая нагрузка F: 4000 H
- Max нагрузка FL: 3100 H*м
- Допустимый крутящий момент: -
- Производитель: TJR
