Поворотный стол c ЧПУ с роликовым приводом AD-260iB


Характеристики
Диаметр стола

ø250 мм

Диаметр центр. отверстия

— мм

Сквозное отверстие

ø46 мм

Высота центра

160 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

Сила зажима

450 Н*м

Макс. скорость рабочего стола

200 мин — 1

Разрешение

0, 001 град

Точность индексации

20 сек

Повторяемость

4 сек

Вес нетто

84 кг (без серво двигателя)

Допустимая нагрузка на стол

-, — с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

10000 H

Max нагрузка FL

2310 H*м

Допустимый крутящий момент

Производитель

Тип

С прямым приводом

В заказе Перейти к заказу
Задать вопрос

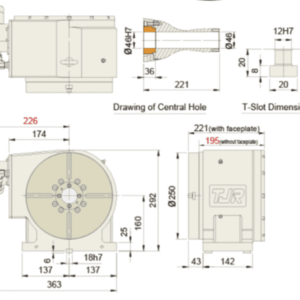

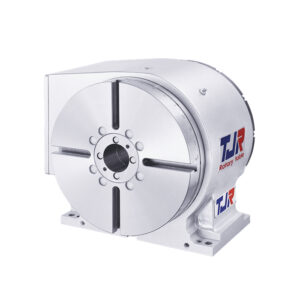

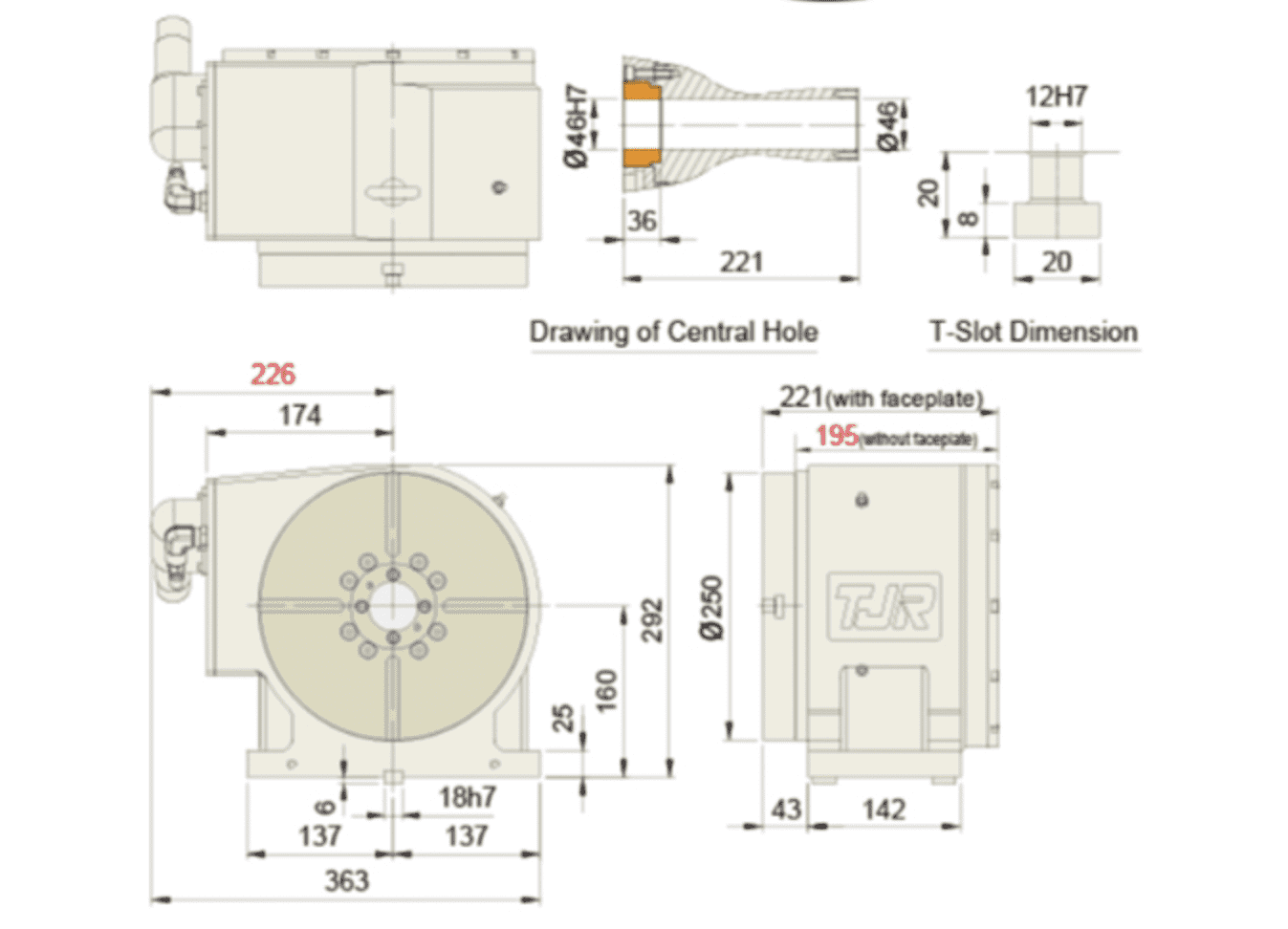

Поворотный стол c ЧПУ с роликовым приводом AD-260iB.

AD-260iB

Диаметр стола — Ø250, диаметр сквозного отверстия — Ø46.

Оптимален для небольших обрабатывающих центров.

Двигатель с роликовым приводом обеспечивает:

  • Нулевой люфт при вращении в обоих направлениях;
  • Уменьшенный износ трансмиссии;
  • Пролонгированную высокую точность;
  • Высокую скорость вращения.

Преимущества поворотных столов TGR:

  • Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
  • Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
  • Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
  • Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Диаметр стола

ø250 мм

Диаметр центр. отверстия

— мм

Сквозное отверстие

ø46 мм

Высота центра

160 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7

Тип тормоза и усилие

Пневмат./ 0, 58 МПа

Передаточное число

Сила зажима

450 Н*м

Макс. скорость рабочего стола

200 мин — 1

Разрешение

0, 001 град

Точность индексации

20 сек

Повторяемость

4 сек

Вес нетто

84 кг (без серво двигателя)

Допустимая нагрузка на стол

-, — с бабкой

Допустимая нагрузка горизонтальная

Допустимая нагрузка F

10000 H

Max нагрузка FL

2310 H*м

Допустимый крутящий момент

Производитель

Тип

С прямым приводом
