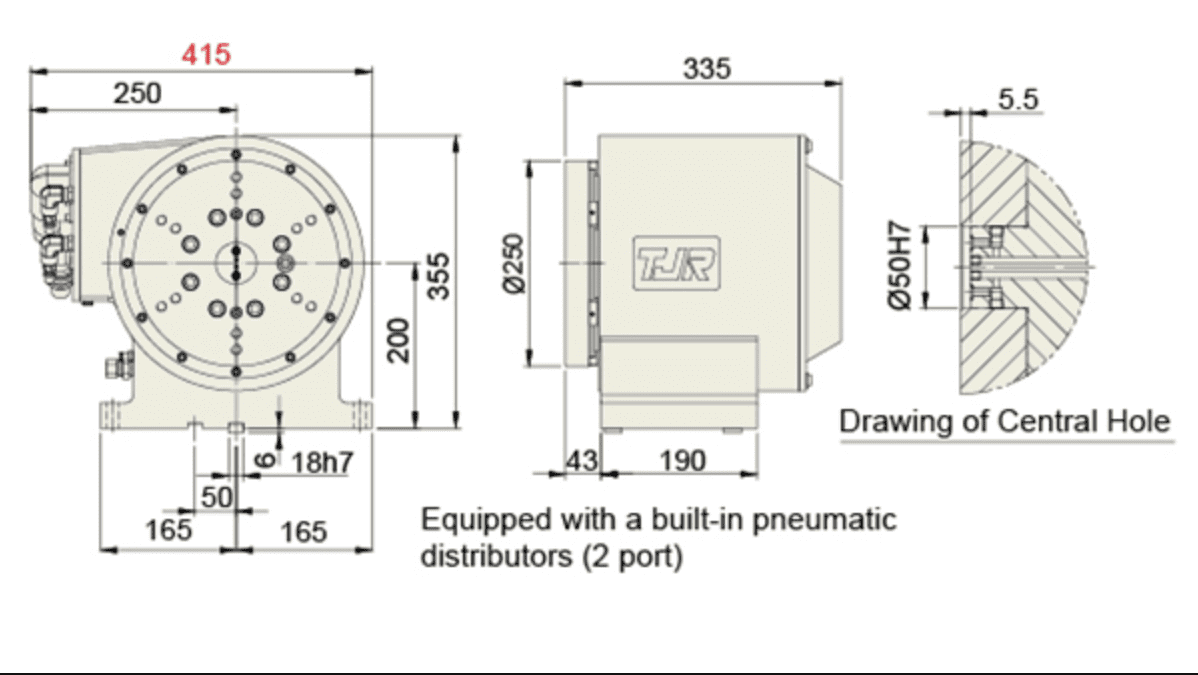

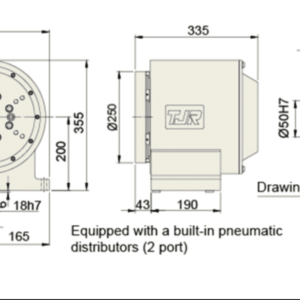

Поворотный стол c ЧПУ с роликовым приводом TJR AD-250HS
Характеристики
| Диаметр стола | ø250 мм |
|---|---|
| Диаметр центр. отверстия | 5 мм, ø50H7x5 |
| Сквозное отверстие | ø46 мм |
| Высота центра | 200 мм |
| Ширина Т – образного паза | — |
| Ширина ползуна | — |
| Тип тормоза и усилие | Пневмат./ 0, 58 МПа |
| Передаточное число | — |
| Сила зажима | 450 Н*м |
| Макс. скорость рабочего стола | 2000 мин — 1 |
| Разрешение | 0, 001 град |
| Точность индексации | 20 сек |
| Повторяемость | 4 сек |
| Вес нетто | 158 кг (без серво двигателя) |
| Допустимая нагрузка на стол | -, — с бабкой |
| Допустимая нагрузка горизонтальная | — |
| Допустимая нагрузка F | 10000 H |
| Max нагрузка FL | 11500 H*м |
| Допустимый крутящий момент | — |
| Производитель |
Под заказ
Поворотный стол c ЧПУ с роликовым приводом TJR AD-250HS и гидравлическим тормозом.
Диаметр стола — Ø250, диаметр сквозного отверстия — Ø50H7 x 5.5.
Оптимален для небольших обрабатывающих центров.
Двигатель с роликовым приводом обеспечивает:
- Нулевой люфт при вращении в обоих направлениях;
- Уменьшенный износ трансмиссии;
- Пролонгированную высокую точность;
- Высокую скорость вращения.
Преимущества поворотных столов TGR:
- Радиально — осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
| Диаметр стола | ø250 мм |
|---|---|
| Диаметр центр. отверстия | 5 мм, ø50H7x5 |
| Сквозное отверстие | ø46 мм |
| Высота центра | 200 мм |
| Ширина Т – образного паза | — |
| Ширина ползуна | — |
| Тип тормоза и усилие | Пневмат./ 0, 58 МПа |
| Передаточное число | — |
| Сила зажима | 450 Н*м |
| Макс. скорость рабочего стола | 2000 мин — 1 |
| Разрешение | 0, 001 град |
| Точность индексации | 20 сек |
| Повторяемость | 4 сек |
| Вес нетто | 158 кг (без серво двигателя) |
| Допустимая нагрузка на стол | -, — с бабкой |
| Допустимая нагрузка горизонтальная | — |
| Допустимая нагрузка F | 10000 H |
| Max нагрузка FL | 11500 H*м |
| Допустимый крутящий момент | — |
| Производитель |
