Характеристики
- Производитель GSA
- Диаметр сквозного отверстия, мм 254
- Высота центра стола, мм 650
- Ширина Т-образного паза, мм 20
- Ширина ползуна, мм 22
- Max нагрузка F, Н 26000
- Max нагрузка FL, Н*м 4600
- Max радиальная нагрузка FL, Н*м 12500
Описание

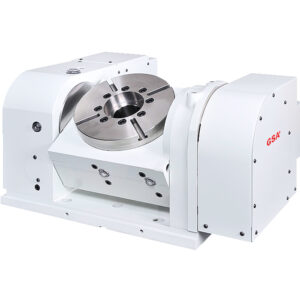

Двухосевой наклонно-поворотный стол с ЧПУ CNCT-800
Диаметр рабочего стола Ø630, диаметр центрального отверстия 254H7;
Преимущества поворотного стола CNCT-800:
- Максимальный угол наклона -120°…120°.
- Добавляет 4 и 5 оси для станка;
- Обладает компактными размерами;
- Совместим со всеми системами ЧПУ
Заинтересовал поворотный стол с ЧПУ GSA CNCT-800? Свяжитесь с нами по телефону, почте или оставьте заявку в форме обратной связи. Наши специалисты проконсультируют, подберут необходимую комплектацию с учетом особенностей вашего производства, и подготовят индивидуальное коммерческое предложение.
Характеристики
- Производитель: GSA
- Диаметр сквозного отверстия, мм: 254
- Высота центра стола, мм: 650
- Ширина Т-образного паза, мм: 20
- Ширина ползуна, мм: 22
- Max нагрузка F, Н: 26000
- Max нагрузка FL, Н*м: 4600
- Max радиальная нагрузка FL, Н*м: 12500
- Повторяемость, сек: 4
- Допустимая нагрузка в вертикальном положении, кг: 600
- Допустимая нагрузка в горизонтальном положении, кг: 1000
- Передаточное число (Поворота): 1:180
- Передаточное число (Наклона): 1:720
- Макс. скорость стола (Поворота), об/мин: 11,1
- Макс. скорость стола (Наклона), об/мин: 2,7
- Минимальная ед.изм. (Вращения), ° градусы: 0,001
- Минимальная ед.изм. (Наклона), ° градусы: 0,001
- Точность индексации (Поворота), сек: 15
- Точность индексации (Наклона), сек: 30
- Диаметр планшайбы, мм: 800
- Расположение: Наклонное
- Тип тормоза: Гидравлический
- Рабочее давление тормоза, Мпа: 2
- Сила зажима оси вращения, Н*м: 9807
- Сила зажима оси наклона, Н*м: 12258
