Характеристики
- Производитель GSA
- Диаметр сквозного отверстия, мм 145
- Диаметр планшайбы, мм 320
- Высота центра стола, мм 375
- Ширина Т-образного паза, мм 14
- Ширина ползуна, мм 18
- Пневматический тормоз, МПа 7,1
- Тип тормоза Пневматический
Описание

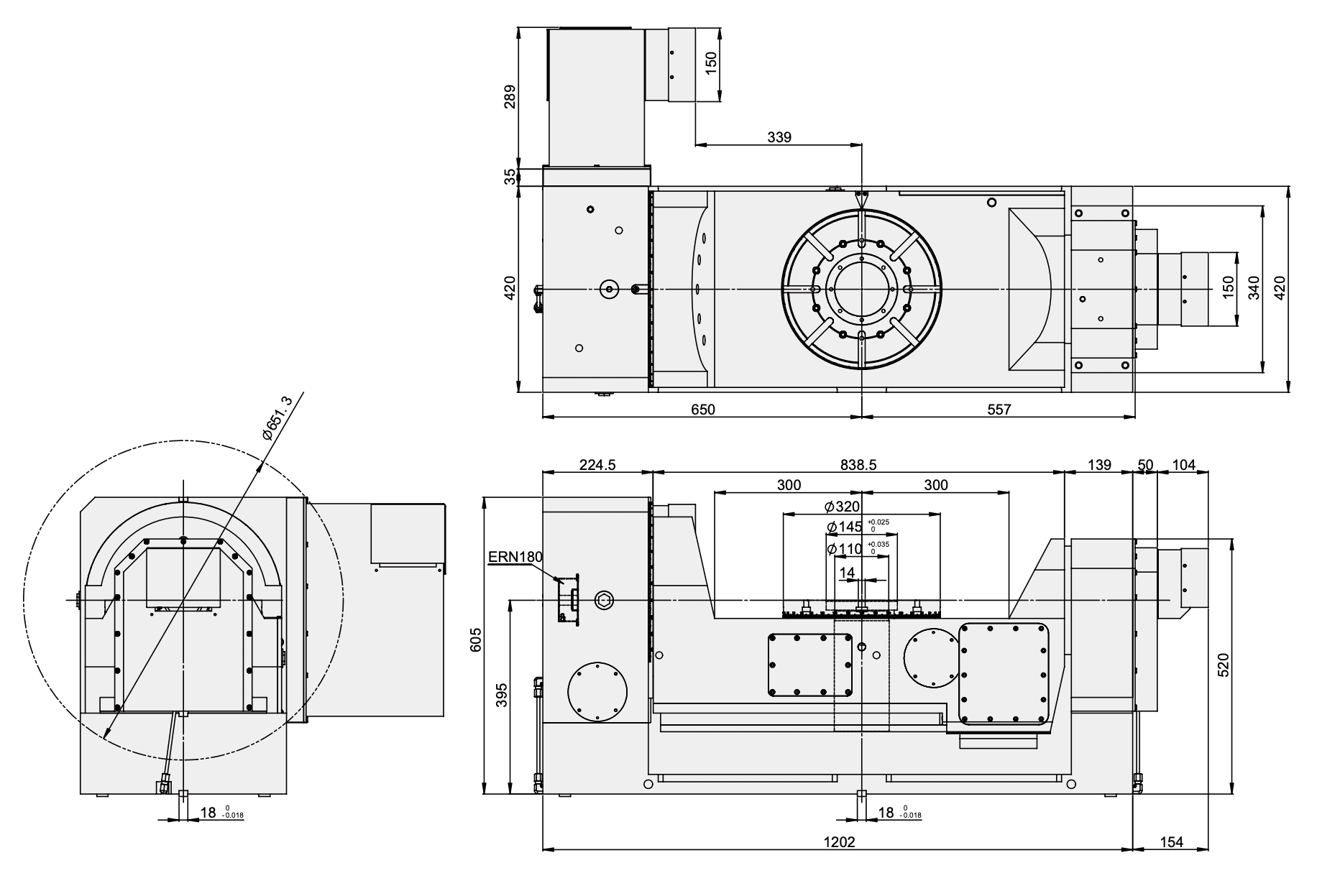

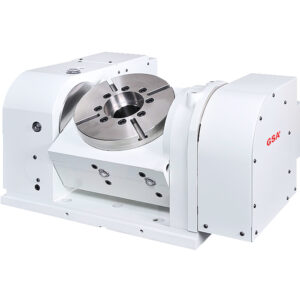

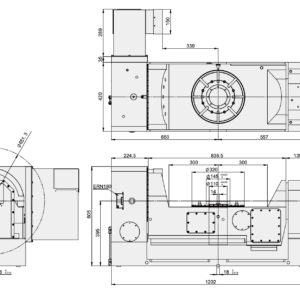

Наклонно-поворотный индексный стол c ЧПУ GSA CNCT-320RS
CNCT-320RS
Диаметр рабочего стола Ø320, диаметр центрального отверстия 145H7;
Максимальный угол наклона
-120°~120°
;
Конструкция червячного колеса с двойным выводом и червячного вала из износостойкого материала подходит для одновременной обработки по 5 осям.
Дополнительные балансировочные поршни обеспечивают интенсивную резку и длительное использование;
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
✔️Обеспечивает повышенную сопротивляемость износу;
✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
✔️ Подходит для работ в тяжелых режимах.
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с
Характеристики
- Производитель: GSA
- Диаметр сквозного отверстия, мм: 145
- Диаметр планшайбы, мм: 320
- Высота центра стола, мм: 375
- Ширина Т-образного паза, мм: 14
- Ширина ползуна, мм: 18
- Пневматический тормоз, МПа: 7,1
- Тип тормоза: Пневматический
- Ширина Т – образного паза: 14H7 мм
- Гидравлический тормоз, МПа: 14,2
- Max нагрузка F, (Н): 15000
- Ширина ползуна: 18H7 мм
- Max нагрузка FL, (Н*м): 2000
- Max радиальная нагрузка FL, (Н*м): 1900
- Передаточное число: 4:00
- Повторяемость, сек: 4
- Макс. скорость стола мин-1: 11 | 1 мин-1
- Допустимая нагрузка в вертикальном положении, кг: 100
- Допустимая нагрузка горизонт: 200 кг
- Допустимая нагрузка в горизонтальном положении, кг: 200
- Допустимая нагрузка по вертикали: 100 кг
- Передаточное число (Поворота): 1:180
- Разрешение град.: 0.001 град.
- Повторяемость: 4 сек
- Передаточное число (Наклона): 1:180
- Допустимая нагрузка при зажиме F: 1500 H
- Макс. скорость стола (Поворота), об/мин: 11,1
- Допустимая нагрузка при зажиме F x L: 1900 Н*м
- Макс. скорость стола (Наклона), об/мин: 11,1
- Точность индексации: 15 сек.
- Минимальная ед.изм. (Вращения), (° градусы): 0,001
- Сила зажима: 95/190 Н*м
- Минимальная ед.изм. (Наклона), (° градусы): 0,001
- Вес нетто (без серво двигателя): 1050 кг
- Точность индексации (Поворота), сек: 15
- Допустимый крутящий момент: 26 Н*м
- Точность индексации (Наклона), сек: 30
- Расположение: Наклонное
