Характеристики
- Производитель GSA
- Диаметр сквозного отверстия, мм 35
- Диаметр планшайбы, мм 200
- Высота центра стола, мм 195
- Ширина Т-образного паза, мм 12
- Ширина ползуна, мм 18
- Пневматический тормоз, МПа 2,5
- Тип тормоза Пневматический
Описание
Комплект состоит из:
• Наклонно-поворотный стол CNCT-200 -1шт.
• Сервомотор βisc 8/3000 A06B-2075-B107 (прямой вал) – 1шт.
• Сервомотор β12is A06B-2077-B107 (прямой вал) – 1шт.
• Сервомодуль двойной A06B-6166-H201 – 1шт.
• Комплект кабелей 2.5 м внешние + 3.5 м внутренние – 1 компл.
• Комплект кабелей 3 м внешние + 3.5 м внутренние – 1 компл.
• Патрон 3х кулачковый K21 200, с адаптером – 1 компл

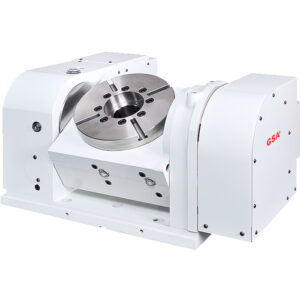

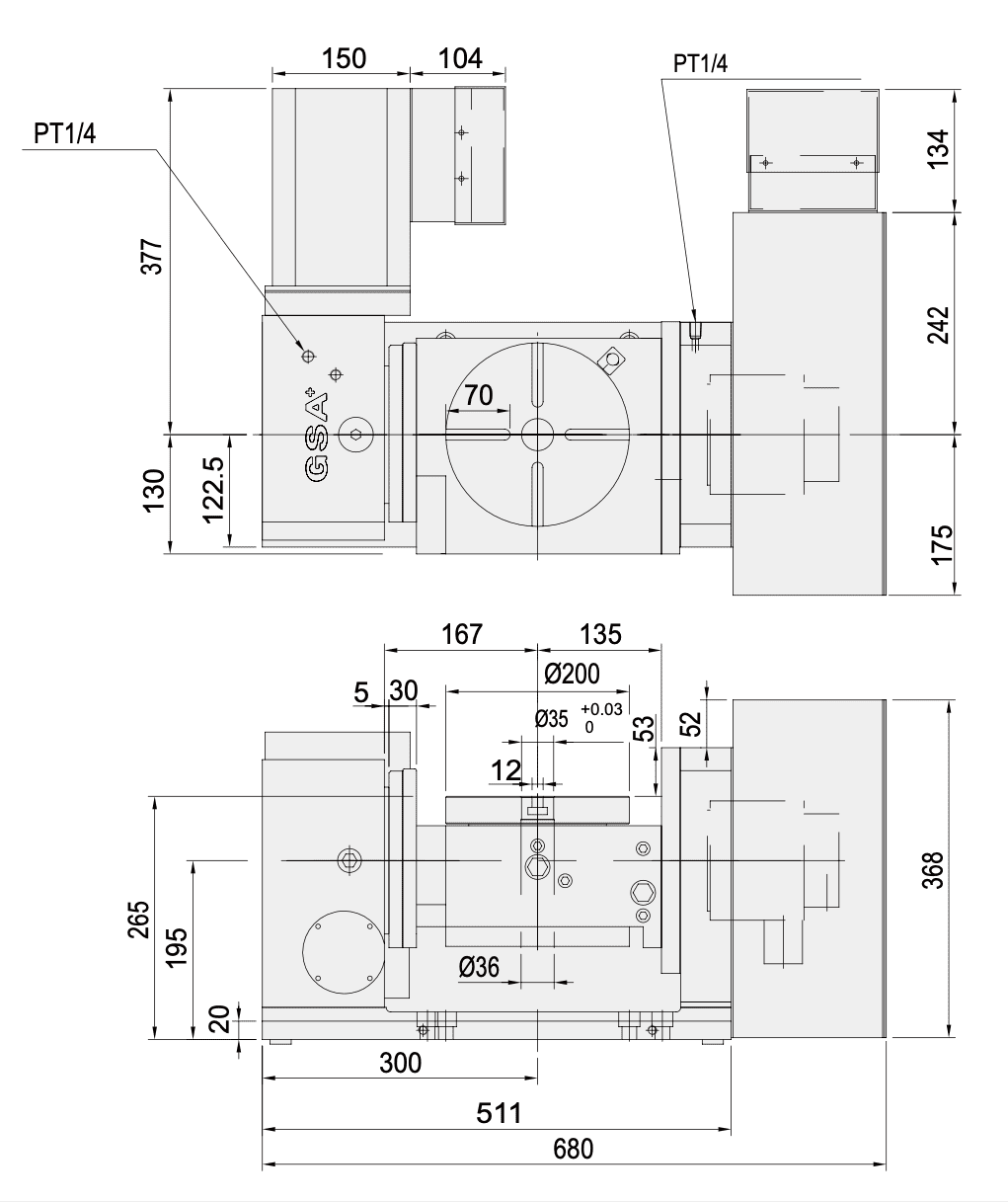

Наклонно-поворотный индексный стол c ЧПУ GSA CNCT-200
CNCT-200
Диаметр рабочего стола Ø200, диаметр центрального отверстия 35H7;
Максимальный угол наклона
-110°~110°
;
Добавляет 4 и 5 оси для станка;
Обладает компактными размерами;
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
✔️Обеспечивает повышенную сопротивляемость износу;
✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
✔️ Подходит для работ в тяжелых режимах.
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных
Характеристики
- Производитель: GSA
- Диаметр сквозного отверстия, мм: 35
- Диаметр планшайбы, мм: 200
- Высота центра стола, мм: 195
- Ширина Т-образного паза, мм: 12
- Ширина ползуна, мм: 18
- Пневматический тормоз, МПа: 2,5
- Тип тормоза: Пневматический
- Гидравлический тормоз, МПа: 5
- Ширина Т – образного паза: 12H7 мм
- Ширина ползуна: 18H7 мм
- Max нагрузка F, (Н): 5000
- Max нагрузка FL, (Н*м): 1020
- Max радиальная нагрузка FL, (Н*м): 500
- Передаточное число: 1:90/1:180
- Повторяемость, сек: 4
- Макс. скорость стола мин-1: 22 | 2/11 | 1 мин-1
- Допустимая нагрузка горизонт: 100 кг
- Допустимая нагрузка в вертикальном положении, кг: 50
- Допустимая нагрузка в горизонтальном положении, кг: 100
- Допустимая нагрузка по вертикали: 50 кг
- Передаточное число (Поворота): 1:90
- Разрешение град.: 0.001 град.
- Передаточное число (Наклона): 1:180
- Повторяемость: 4 сек
- Макс. скорость стола (Поворота), об/мин: 22,2
- Допустимая нагрузка при зажиме F: 500 H
- Допустимая нагрузка при зажиме F x L: 500 Н*м
- Макс. скорость стола (Наклона), об/мин: 11,1
- Минимальная ед.изм. (Вращения), (° градусы): 0,001
- Точность индексации: 50 сек.
- Минимальная ед.изм. (Наклона), (° градусы): 0,001
- Сила зажима: 25/50 Н*м
- Точность индексации (Поворота), сек: 20
- Вес нетто (без серво двигателя): 240 кг
- Точность индексации (Наклона), сек: 50
- Расположение: Наклонное
