Характеристики
- Производитель GSA
- Диаметр сквозного отверстия, мм 30
- Высота центра стола, мм 150
- Диаметр стола 320 мм
- Ширина Т-образного паза, мм 10
- Диаметр центрального отверстия, (мм) -
- сквозного отверстия 30H7 мм
- Ширина ползуна, мм 14
Описание

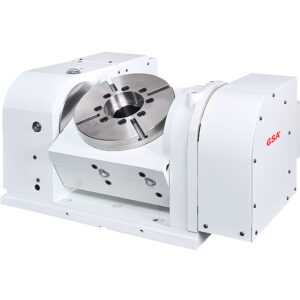

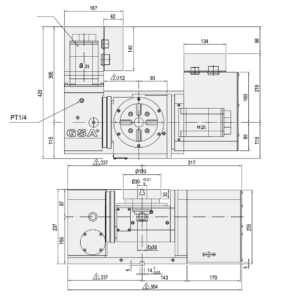

Наклонно-поворотный индексный стол c ЧПУ GSA CNCT-100
CNCT-100
Диаметр рабочего стола Ø120, диаметр центрального отверстия 30H7;
Максимальный угол наклона
-20°~120°
;
Добавляет 4 и 5 оси для станка;
Обладает компактными размерами;
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
✔️Обеспечивает повышенную сопротивляемость износу;
✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
✔️ Подходит для работ в тяжелых режимах.
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.
Усиленная система планшайбы
✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;
✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;
✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ с
Характеристики
- Производитель: GSA
- Диаметр сквозного отверстия, мм: 30
- Высота центра стола, мм: 150
- Диаметр стола: 320 мм
- Ширина Т-образного паза, мм: 10
- Диаметр центрального отверстия, (мм): -
- сквозного отверстия: 30H7 мм
- Ширина ползуна, мм: 14
- Пневматический тормоз, МПа: 1,2
- Высота стола горизонталь: 150 мм
- Тип тормоза: Пневматический
- Гидравлический тормоз, МПа: 2,4
- Max нагрузка F, (Н): 4000
- Ширина Т – образного паза: 10H7 мм
- Max нагрузка FL, (Н*м): 300
- Ширина ползуна: 14H7 мм
- Тип тормоза/давление, (Мпа): пневм/0.6
- Max радиальная нагрузка FL, (Н*м): 240
- Повторяемость, сек: 4
- Передаточное число: 1:72/1:120
- Макс. скорость стола мин-1: -
- Допустимая нагрузка в вертикальном положении, кг: 20
- Допустимая нагрузка в горизонтальном положении, кг: 35
- Допустимая нагрузка горизонт: 35 кг
- Передаточное число (Поворота): 1:72
- Допустимая нагрузка по вертикали: 30 кг
- Передаточное число (Наклона): 1:120
- Разрешение град.: 0.001 град.
- Макс. скорость стола (Поворота), об/мин: 27,8
- Повторяемость: 4 сек
- Допустимая нагрузка при зажиме F: 400 H
- Макс. скорость стола (Наклона), об/мин: 16,7
- Допустимая нагрузка при зажиме F x L: 240 Н*м
- Минимальная ед.изм. (Вращения), (° градусы): 0,001
- Точность индексации: 60 сек.
- Минимальная ед.изм. (Наклона), (° градусы): 0,001
- Сила зажима: 12/24 Н*м
- Точность индексации (Поворота), сек: 30
- Вес нетто (без серво двигателя): 105 кг
- Точность индексации (Наклона), сек: 60
- Диаметр планшайбы, мм: 120
