Характеристики
- Производитель GSA
- Передаточное число 1:90
- Диаметр сквозного отверстия, (мм) 150
- Диаметр сквозного отверстия, мм 150
- Высота центра стола, (мм) 250
- Диаметр планшайбы, мм 400
- Ширина Т-образного паза, (мм) 14
- Высота центра стола, мм 250
Описание

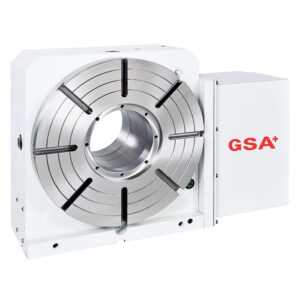

Индексный поворотный стол c ЧПУ GSA CNC-400R

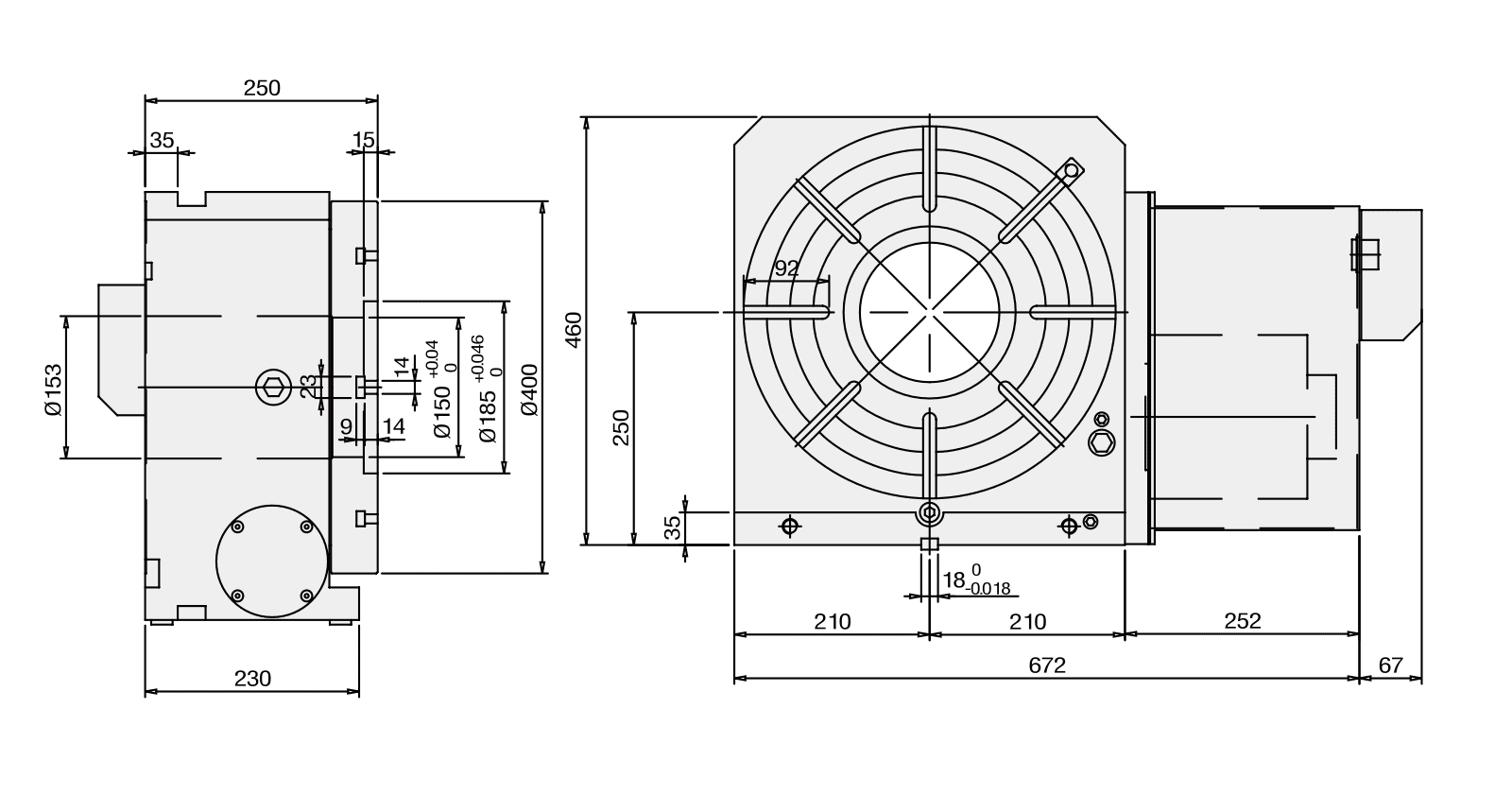

CNC500r
Диаметр рабочего стола Ø400, диаметр сквозного отверстия 150H7.
Система полного привода состоит из двухзаходного червячного вала, что позволяет увеличить эффективность и уменьшить отклонения.
Стол оснащен двойным подшипником, обеспечивающим тяжелую резку.
Увеличенный диаметр сквозного отверстия позволяет пропускать большие заготовки через шпиндель.
Конструкция с низким передаточным отношением (180: 1), обеспечивает высокую скорость подачи.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов GSA:
Двухзаходной червячный вал
✔️Обеспечивает повышенную сопротивляемость износу;
✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;
✔️ Подходит для работ в тяжелых режимах.
Высокая точность индексации
✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;
✔️ Повторяемость: 4 (сек.);
✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленно
Характеристики
- Производитель: GSA
- Передаточное число: 1:90
- Диаметр сквозного отверстия, (мм): 150
- Диаметр сквозного отверстия, мм: 150
- Высота центра стола, (мм): 250
- Диаметр планшайбы, мм: 400
- Ширина Т-образного паза, (мм): 14
- Высота центра стола, мм: 250
- Ширина ползуна, (мм): 18
- Тип тормоза/давление, (Мпа): гидр/18.4
- Ширина Т-образного паза, мм: 14
- Ширина ползуна, мм: 18
- Тип тормоза: Гидравлический
- Гидравлический тормоз, МПа: 18,4
- Передаточное число: 2:30
- Max нагрузка F, (Н): 35000
- Макс. скорость стола, (об/мин): 22 | 2
- Max нагрузка FL, (Н*м): 2500
- Max нагрузка F, (Н): 35000
- Max радиальная нагрузка FL, (Н*м): 1840
- Max нагрузка FL, (Н*м): 2500
- Max радиальная нагрузка FL, (Н*м): 1840
- Минимальная ед.изм., (° градусы): 0,001
- Точность индексации, сек: 15
- Сила зажима, (Н*м): 1600
- Минимальная ед. изм.,(° градусы): 0 | 001
- Повторяемость, сек: 4/8
- Точность индексации, (сек): 15
- Допустимая нагрузка в вертикальном положении, кг: 300
- Повторяемость, (сек): 4/8
- Допустимая нагрузка в горизонтальном положении, кг: 500
- В вертикальном положении, (кг): 300
- Макс. скорость стола, об/мин: 22,2
- В горизонтальном положении, (кг): 500
- Сила зажима, Н*м: 1600
- Вес, (кг): 280
- Расположение: Вертикальное/горизонтальное
