Поворотный стол c ЧПУ GSA CNC-170RB ø170мм


Характеристики
Производитель

Тип

Поворотный стол

Диаметр стола

ø170 мм

Диаметр центр. отверстия

Ø сквозного отверстия

Ø35H7 мм

Высота стола горизонталь

135 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7 мм

Тип привода и давление

Пневматический / 0, 58

Передаточное число

1:90

Макс. скорость стола мин-1

22, 2 мин-1

Допустимая нагрузка горизонт

200 кг

Допустимая нагрузка по вертикали

100 кг

Разрешение град.

0.001 град.

Повторяемость

4/8 сек

Допустимая нагрузка при зажиме F

1000 H

Допустимая нагрузка при зажиме F x L

500 Н*м

Точность индексации

20 сек

Сила зажима

23 Н*м

Вес нетто (без серво двигателя)

70 кг

В заказе Перейти к заказу
Задать вопрос

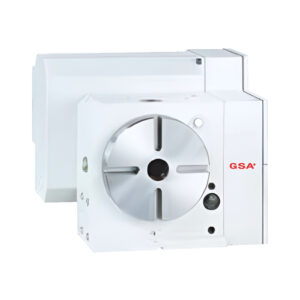

Индексный поворотный стол c ЧПУ GSA CNC-170RB

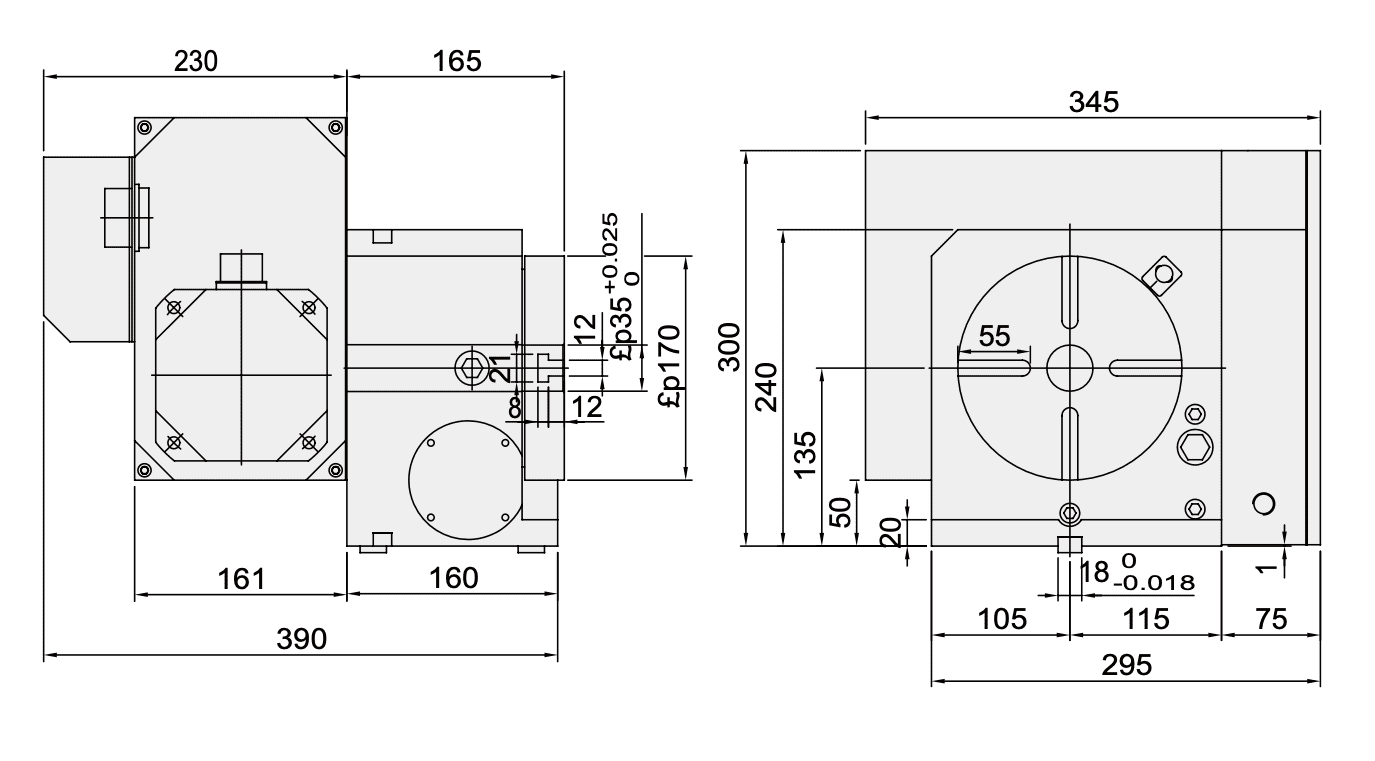

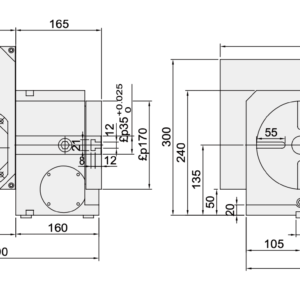

CNC-120RB схема

  • Диаметр рабочего стола Ø170, диаметр центрального отверстия 35H7;
  • Максимальная скорость стола 22.2 мин-1;
  • Двигатель расположен в задней части корпуса;
  • Подходит для небольших размеров обрабатывающих центров;
  • Совместим со всеми системами ЧПУ.

Преимущества поворотных столов GSA:

Двухзаходной червячный вал

✔️Обеспечивает повышенную сопротивляемость износу;

✔️Поверхностный контакт между червячным колесом и червячным валом может достигать 35%~45%;

✔️ Подходит для работ в тяжелых режимах.

Высокая точность индексации

✔️ Класс точности индексирования: 10 (сек.) при стандартных 15 сек;

✔️ Повторяемость: 4 (сек.);

✔️Соответствует международным стандартам ISO 230-2, благодаря чему подходит для аэрокосмической и военной промышленности.

Усиленная система планшайбы

✔️Усилие зажима больше в 2 ~ 3 раза по сравнению с другими брендами-производителями;

✔️ Система из нескольких тормозных дисков обеспечивает зажим с 4х сторон трения;

✔️ Крутящий момент 200 кг/м от пневматического источника 5 кг/ см2;

✔️ Повышенная прочность конструкции исключает вертикальное смещение оси во время вращения.

Усиленная система подшипников

✔️ Разработано ограничение с 3 сторон, которое поддерживает усилие больше, чем тот же размер поперечного роликового кольца (подшипника) более чем в 2 раза;

✔️ Двойные подшипники увеличивают рабочий диаметр кольца подшипника и подходят для тяжелой резки.

Класс точности муфт Хирта

Класс точности индексирования: ±3 (сек.);

✔️ Повторяемость: ±1 (сек.);

✔️ Пятно контакта поверхности зубов может достигать 90%.

Передаточное число

✔️ Высокоскоростные столы GSA соответствуют требованиям высокоскоростных станков с холостым ходом 60 м/мин;

✔️ Передаточное отношение 90: 1 может достигать 33 об / мин, при скорости двигателя: 3000 об / мин.

Производитель

Тип

Поворотный стол

Диаметр стола

ø170 мм

Диаметр центр. отверстия

Ø сквозного отверстия

Ø35H7 мм

Высота стола горизонталь

135 мм

Ширина Т – образного паза

12H7 мм

Ширина ползуна

18H7 мм

Тип привода и давление

Пневматический / 0, 58

Передаточное число

1:90

Макс. скорость стола мин-1

22, 2 мин-1

Допустимая нагрузка горизонт

200 кг

Допустимая нагрузка по вертикали

100 кг

Разрешение град.

0.001 град.

Повторяемость

4/8 сек

Допустимая нагрузка при зажиме F

1000 H

Допустимая нагрузка при зажиме F x L

500 Н*м

Точность индексации

20 сек

Сила зажима

23 Н*м

Вес нетто (без серво двигателя)

70 кг
