Оптический датчик наладки инструмента OTS Renishaw

Артикул: OTS

Характеристики

  • Контролируемый объект Инструмент
  • Тип датчика Оптический
  • Передача сигнала Передача оптического сигнала инфракрасного диапазона в пределах 360 град
  • Направление измерений ±X,±Y,+Z
  • Рабочий диапазон до 5 м
  • Усилие срабатывания щупа От 1 | 30 до 2 | 40 Н | от 133 до 245 гс в зависимости от ориентации
  • Рабочая температура От +5 °C до +55 °C
  • Применимость Обрабатывающий центр
Все характеристики

Описание

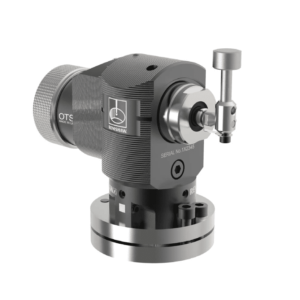

OTS — оптический датчик наладки инструмента

Предназначается для обнаружения поломки инструмента и быстрого измерения длины и диаметра широкого спектра инструментов на обрабатывающих центрах и станках с ЧПУ.

Совместим с приемниками модулированного оптического сигнала Renishaw.

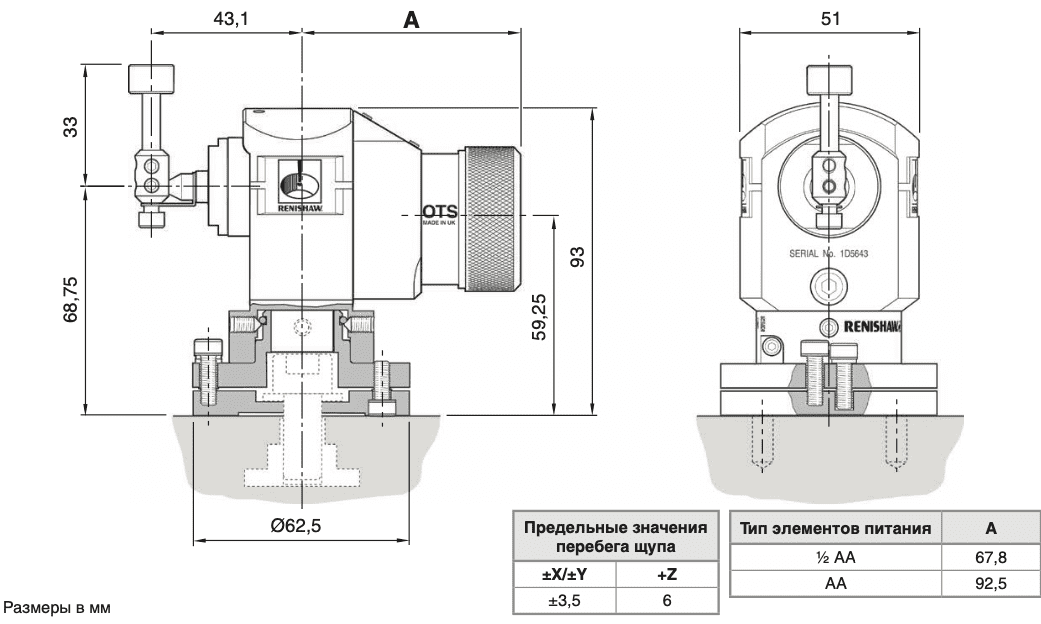

схема ots датчик

Особенности и преимущества датчика OTS:

  • Надежная кинематическая конструкция;
  • Высокая степень защиты от световых помех и передача модулированного сигнала;
  • Инфракрасный оптический блок с регулировкой направленности;
  • Беспроводная связь для беспрепятственного перемещения и легкой установки датчика;
  • Воспроизводимость 1,00 мкм (2σ).

Характеристики

  • Контролируемый объект: Инструмент
  • Тип датчика: Оптический
  • Передача сигнала: Передача оптического сигнала инфракрасного диапазона в пределах 360 град
  • Направление измерений: ±X,±Y,+Z
  • Рабочий диапазон: до 5 м
  • Усилие срабатывания щупа: От 1 | 30 до 2 | 40 Н | от 133 до 245 гс в зависимости от ориентации
  • Рабочая температура: От +5 °C до +55 °C
  • Применимость: Обрабатывающий центр
  • Рекомендуемые щупы: Щуп с дисковым наконечником (карбид вольфрама | твёрдость 75 по шкале «С» Роквелла) или щуп с квадратным наконечником (керамика | твёрдость 75 по шкале «С» Роквелла)
  • Совместимое оборудование: OMI-2 | OMI-2T | OMI-2H | OMM-2C | OMI-2C и OSI / OMM-2
  • Вес: 870 г
  • Степень защиты: IPX8
  • Производитель: Renishaw
Цена уточняется у менеджера
