Характеристики
- Производитель:Evermore
- Типоразмер VDI40
- Скорость вращения, об/мин 3000
- Тип крепления инструмента ER20
- A, мм 95,5
- B, мм 56
- C, мм 86
- Передаточное число 1:1
- Тип блока Осевой
Описание
Блок приводной осевой VDI40-ER20-5480 Evermore (арт. TDAC40548020) — осевой приводной блок с хвостовиком VDI40 (DIN 69880) для установки в револьверную головку токарного станка с ЧПУ. Вращение передаётся от привода револьверной головки через муфту DIN 5480; инструмент зажимается цангой ER20 с диапазоном зажима 1-13 мм. Ось инструмента совпадает по направлению с осью детали: блок применяется для сверления, нарезания резьбы и фрезерования на торце детали.
Приводной блок TDAC40548020 осевого типа со стандартом хвостовика — VDI и внешней подачей СОЖ.
Размер посадки — ER 20, типоразмер хвостовика — 40. Максимальная скорость вращения — 3000 об/мин.
Предназначается для установки в револьверную головку для осевого типа точения.
Подходит для цанг со стандартом DIN6499 (в комплект не входит).
Хвостовик VDI имеет двухстороннюю проточку для универсальной установки в лево- и право- сторонние револьверные головки.
Технические характеристики
- Производитель: Evermore
- Тип блока: Осевой
- Хвостовик: VDI40 (DIN 69880)
- Крепление инструмента: цанга ER20 (1-13 мм)
- Приводная муфта: DIN 5480
- Подача СОЖ: внешняя
- Максимальная скорость вращения, об/мин: 3000
- Передаточное число: 1:1
«Задел» — официальный поставщик запасных частей, оснастки, дополнительного оборудования и режущего инструмента для фрезерных и токарных станков с ЧПУ. На собственном складе в городе Пермь — более 35 000 позиций в наличии. Мы стабильно работаем более 15 лет, а наши клиенты — более 7000 компаний в России и странах СНГ. Осевые приводные блоки VDI40 доступны к заказу — уточните актуальное наличие, цену и срок поставки у наших специалистов.

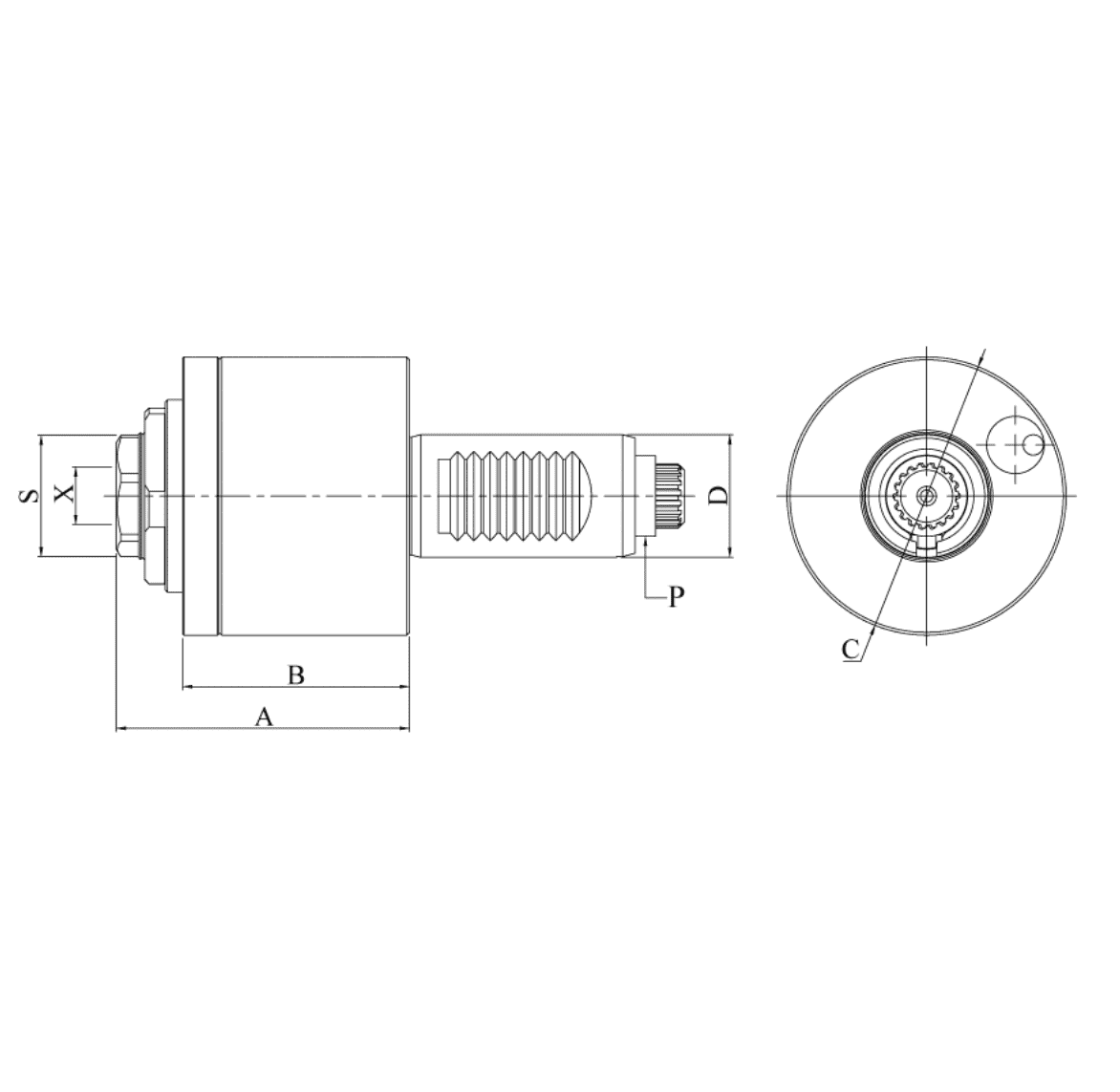

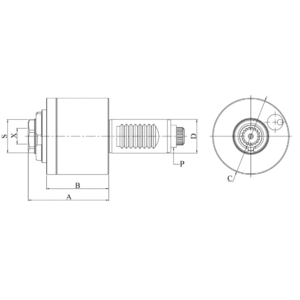

Характеристики
- Производитель:Evermore
- Типоразмер: VDI40
- Скорость вращения, об/мин: 3000
- Тип крепления инструмента: ER20
- A, мм: 95,5
- B, мм: 56
- C, мм: 86
- Передаточное число: 1:1
- Тип блока: Осевой
- Приводная муфта: DIN 5480
- Подача СОЖ: Внешняя
- D, мм: 40
- S, мм: 35
- X: ER20 (1-13)
- P: W20x0,8
