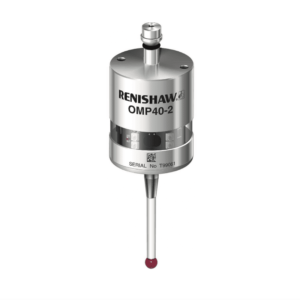

Система измерения детали оптическая Renishaw OMP40-2

Беспроводная оптическая система измерения детали Renishaw OMP40-2 — это ультракомпактный прецизионный станочный контактный 3D-датчик (измерительный щуп), использующий инфракрасную передачу сигналов и специально оптимизированный для малогабаритных фрезерных станков. Данное устройство предназначено для автоматической привязки нулевых точек заготовок, контроля припусков и высокоточного измерения размеров деталей непосредственно в шпинделе станка в процессе обработки. Датчик функционирует на базе проверенного временем кинематического принципа размыкания внутренних контактов при механическом отклонении измерительного стилуса, транслируя сигнал на приемное устройство по ИК-каналу. Применение OMP40-2 позволяет полностью исключить ручной труд при установке деталей, сокращает вспомогательное время переналадки оборудования до 90% и гарантирует стабильную точность изготовления партий деталей.

Преимущества системы измерения детали OMP40-2

• Ультракомпактный форм-фактор корпуса
• Защищенная оптическая технология передачи OTT
• Сниженное усилие триггерного срабатывания
• Экономичная система комбинированного запуска

Технические характеристики

• Тип устройства — малогабаритный беспроводной контактный датчик детали с оптической ИК-передачей сигналов
• Официальный производитель — Renishaw plc (Великобритания)
• Заводская серия линейки — OMP40-2 Ultra-Compact Touch Trigger Part Probe

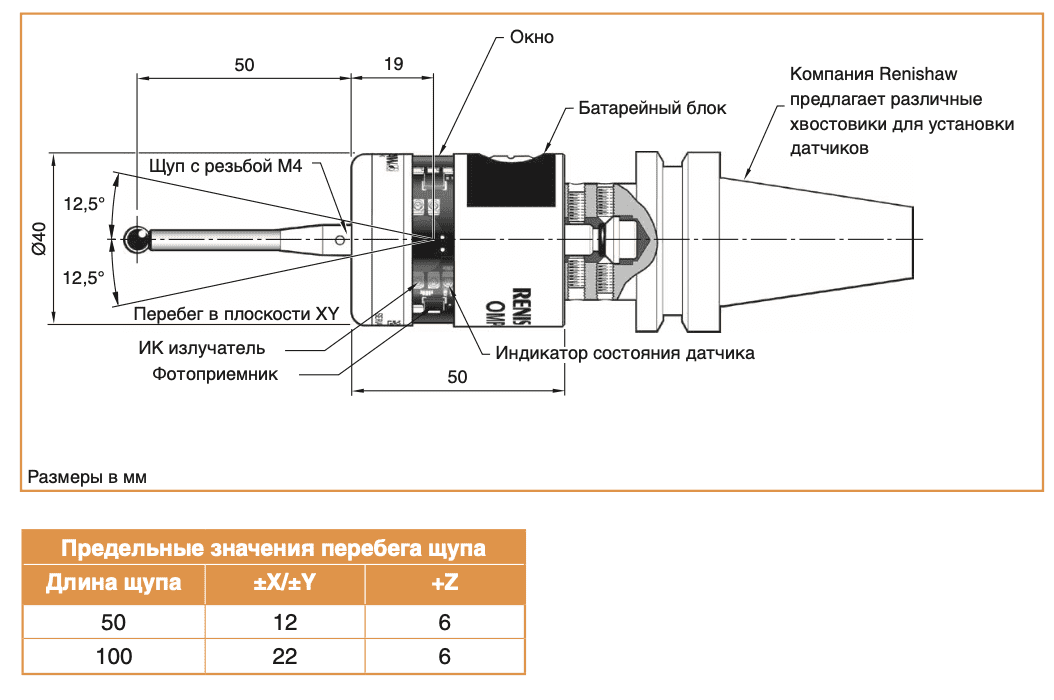

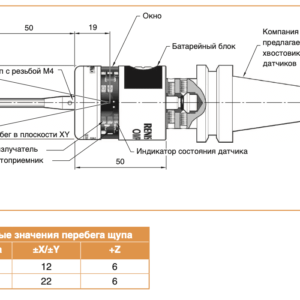

• Конструктивное исполнение — миниатюрный цилиндрический корпус диаметром 40 мм со встроенным круговым окном ИК-передатчика
• Направление измерения (3D-определение) — по 5 направлениям (ось ±X, ось ±Y, ось +Z)
• Канал беспроводной связи — модулированное инфракрасное излучение со спектральной фильтрацией внешнего освещения
• Угол распространения ИК-сигнала — 360 градусов вокруг оси датчика, до 90 градусов по вертикали
• Дальность устойчивой связи по ИК-каналу — до 5 метров (в зоне прямой видимости оптического приемника)
• Рекомендуемые измерительные щупы — легкие стилусы Renishaw с резьбовым соединением М3 или М4 (через переходник)
• Усилие срабатывания триггера в плоскости XY — сверхнизкое, 0,50–0,90 Н
• Усилие срабатывания триггера по оси Z — 5,85 Н
• Повторяемость срабатывания (со стандартным коротким стилусом 50 мм) — 1,0 мкм (2 Sigma)
• Предельно безопасный угол отклонения стилуса по осям XY — ±18 градусов
• Предельно безопасный ход измерительного штока по оси Z — 11 мм
• Тип сопрягаемого интерфейсного модуля — специализированные ИК-приемники Renishaw OMM-2, OMI-2T или OSI с технологией OTT
• Степень герметичности корпуса оборудования — IP68 (абсолютная пыле- и влагозащита, стойкость к погружению в СОЖ высокого давления)
• Тип элементов питания — две литиевые батареи типоразмера ½ AA (3,6 В)
• Диапазон температур эксплуатации устройства — от +5°C до +50°C
• Масса датчика (чистый вес без учета хвостовика-оправки) — около 0,25 кг
• Страна производства — Великобритания (Made in UK)

К какому оборудованию подходит

Компактные вертикально-фрезерные станки, высокоскоростные сверлильно-фрезерные ОЦ (рободрилы): Fanuc RoboDrill серий α-D14iB / α-D21iB, Brother Speedio серий S300 / S500 / S700, Haas серий Mini Mill и Super Mini Mill, Brother серий M140/M200, компактные станки КРАСТ, MetalTec.

«Задел» — официальный поставщик запасных частей, оснастки, дополнительного оборудования и режущего инструмента для фрезерных и токарных станков с ЧПУ. На собственном складе в городе Пермь — более 35 000 позиций в наличии. Мы стабильно работаем более 15 лет, а наши клиенты — более 7000 компаний в России и странах СНГ. Системы измерения детали OMP40-2 Renishaw доступны к заказу — уточните актуальное наличие, цену и срок поставки у наших специалистов.
