Характеристики
- Тип Наклонно-поворотный стол
- Диаметр стола 650 мм
- Диаметр центрального отверстия, (мм) 250 мм
- Сквозное отверстие 220 мм
- Высота центра 440 мм
- Ширина Т – образного паза 18Н7 мм
- Тип тормоза Пневматический
- Ширина ползуна 18H7
Описание

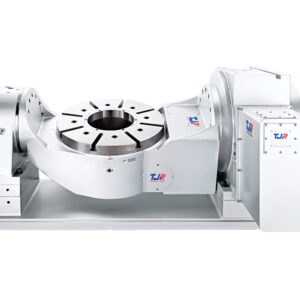

Наклонно-поворотный стол с ЧПУ TJR FHR-650C с гидравлическим тормозом.
Диаметр стола – Ø650, диаметр центрального отверстия – Ø250×40
Добавляет станку 4-ую и 5-ую оси одновременно.
Максимальный угол наклона ±100º
Стол оснащен радиальными и осевыми подшипниками.
Тройной гидравлический тормоз расположен на наклонной, поворотной и поддерживающей осях.
Латунная червячная шестерня Японского производства обеспечивает повышенную износостойкость и точность наклона оси.
Совместим со всеми системами ЧПУ.
Преимущества поворотных столов TJR:
- Радиально – осевые подшипники могут выдерживать резку в горизонтальном и вертикальном положениях, обладают высокой динамической нагрузкой и высокой прочностью для тяжелой резки;
- Червячный вал выполнен из высокопрочной латуни по Японской формуле. Его предполагаемый срок эксплуатации в 2, 6 раз дольше чем у алюминия и бронзы. Устойчивость к истиранию высокорастягивающегося латуни: 25, 1 мг/см2 на 10 000 м, в то время как у алюминиевой бронзы 65, 7 мг/см2 на 10 000 м;
- Большой диаметр сквозного отверстия обеспечивает высокую жесткость, оптимизирует сверхмощную резку, обеспечивает больше места для настройки заготовки с преспособлениями.
- Водонепроницаемая конструкция с классом защиты IP65. Электронные узлы защищены герметичным уплотнительный кольцом.
Характеристики
- Тип: Наклонно-поворотный стол
- Диаметр стола: 650 мм
- Диаметр центрального отверстия, (мм): 250 мм
- Сквозное отверстие: 220 мм
- Высота центра: 440 мм
- Ширина Т – образного паза: 18Н7 мм
- Тип тормоза: Пневматический
- Ширина ползуна: 18H7
- Тип тормоза/давление, (Мпа): пневм/0.6
- Передаточное число: 1:120/1:180
- Сила зажима: 140Н*м
- Макс. скорость рабочего стола: 25/11 | 1 мин - 1
- Разрешение: 0 | 001 град
- Точность индексации: 15/50сек
- Повторяемость: 4/8сек
- Вес нетто: 1091 кг (без серво двигателя)
- Допустимая нагрузка на стол: 500кг | 300 кг с бабкой
- Допустимая нагрузка горизонтальная: -
- Допустимая нагрузка F: 3000 H
- Max нагрузка FL: 4100 H*m
- Допустимый крутящий момент: 250 Hм
- Производитель: TJR
